Le 02/11/2021 à 20:55, googysan a dit :

Je rêve de revenir chez EDEN et de me reprendre une WT ...

Si quelqu'un entend parler

WT 400, 400+ ,550 ...de préfèrence made in USA

Pas contre un WT300 aussi ..mais niveau puissance je ne sais pas ce que ça donne ...

Il y a également les dernières World tour pro , notamment la 600 ...mais je ne sais pas du tout ce que ça vaut ??

Merci pour vos retours







La Wt300 ...excellente, mais niveau puissance, elle sera un peu légère dans un contexte rock énervé/metal. A moins de lui coller 2 baffles 410.

Je crois qu'il y a une wt550 sur Audiofanzine en ce moment...

[googysan]

Merci pour ton retour

[mickbass]

@googysan de rien, et je viens de voir une 550 en vente sur le forum.J'ai la meme, et c'est du bonissimo

[Atak]

Hmmm Hmmm, il semblerait que je vais bientôt recevoir une wt 400 Traveller. Je ne doute pas un seul instant de la qualité de la bêbête, vous ne faîtes tous que l'encencer. Par contre je pense que je vais pas mal me galérer avec les paramétriques. Même si ça sonne du feu de Dieu à plat, ce serait quand même ballot de se passer de ça. Perso je me dis bon la fréquence que tu veux pas entendre tu la baisses (c'est ce que je faisais sur ma feu Genz Benz). Mais là 3 fréquences....Par quoi commencer etc etc. Je vais donc être avide de toutes vos expériences en la matière...

D'avance merci

[mickbass]

C'est le meilleur eq semi parametrique 3 bandes que je connaisse...

Ca aide pas a répondre a ta question,je sais !

Déjà avec le réglage Enhance, tu façonnes ton son de manière sensationnelle.L'eq est la cerise sur le gateau.

[Strat27]

Hello,

J'ai une WT800 de la meilleure époque. Sauf que j'ai un souci avec... Un des ampli de puissance avait grillé (c'est une bi-amp) et pour la faire réparer, je l'avait emmené chez un réparateur réputé de Paris (car je ne voulais pas la confier à n'importe qui, sauf que..). La réparation n'a pas tenu dans le temps, je lui ramené pour qu'il corrige le problème et plusieurs semaines plus tard --> Bis répétita...

J'ai donc décidé d'ouvrir la bête moi même et là le constat m'a fait froid dans le dos. Plus de la moitié des vis ( d'une tête qui n'avait pourtant jamais été démonté à l'origine) était toute foirés... Et le circuit imprimé concerné est complètement détruit suite au deux réparations ( il a aussi brulé sur la deuxième panne). Grosse colère en constatant le travaille de "charlatan" qui a été fait sur cette tête pourtant très réputé (et ce n'était pas faute de les avoir sensibilisé avant la réparation). Inutile de dire que cette tête ne reverra plus ce réparateur bidon...

La tête fonctionne toujours parfaitement mais à mi-puissance. Cela fait maintenant de long mois qu'elle dort dans son rack et j'aimerai la réparer en reconstruisant de "zero" le circuit HS car ça me fait vraiment mal au ventre de la laisser comme ça. Une idée de qui saurait me faire ça avec la passion, le "savoir faire" et le respect qui va avec ? @Jan ? @michel_olivier ? Quelqu'un d'autre ?

Il n'y a vraiment rien d'urgent car j'utilise un autre ampli qui est une véritable Rolls. Mais j'aimerai rendre à cette tête sont lustre d'antant pour la réutiliser avec plaisir plus tard !

Merci d'avance

C'est la carte de gauche ( photo avant qu'elle soit grillé et brulée)

Edited November 12, 2021 at 09:21 PM by Strat27

[michel_olivier]

Pas cool ça. Je pense qu'il faut que tu cherches une carte d'occasion aux US. Il y a pas mal de wt800 en panne, donc en demandant sur les forum anglais ou US (talkbass), voire reverb, ebay, tu devrais en trouver une en quelques mois je pense..

[Jan]

Vu le radiateur avec les résistances pas loin du transfo, j'ai pensé au début que c'était moi qui avait fait le job
Mais clairement non.

Pour être franc, il est plus simple de "recréer" une platine puissance, en refaisant le PCB, que de tenter de refaire plusieurs pistes, en particulier s'il y a eu des dégâts. Surtout quand il n'est pas très complexe. C'est pas le même job par contre en terme de temps.

Ce qui me gène plus, c'est que ça ne semble pas être les Sanken d'origine, en tout cas les transistors de sortie en place, je ne les ai jamais croisés sur un Eden de cette époque. Donc soit ça a été remplacé par un équivalent par Eden ( et dans ce cas c'est très intéressant ), soit les 2 voies ont ont un souci a un certain moment. Le format visible correspond a une production plus récente, mais on est plus sur les mêmes platines !

Comme les anciens ne se trouvent plus vraiment ( beaucoup de contrefaçons ), c'est plausible. Peux tu me donner les réfs indiqués dessus ?

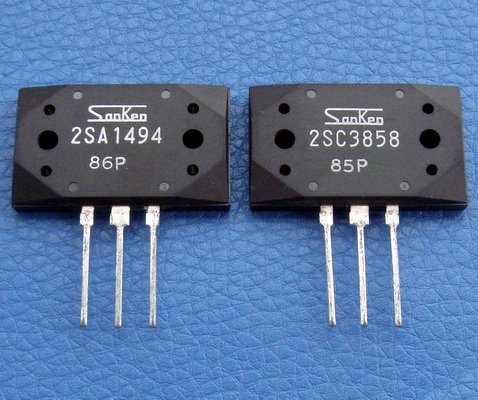

Normalement c'est ceux là :

[sixela]

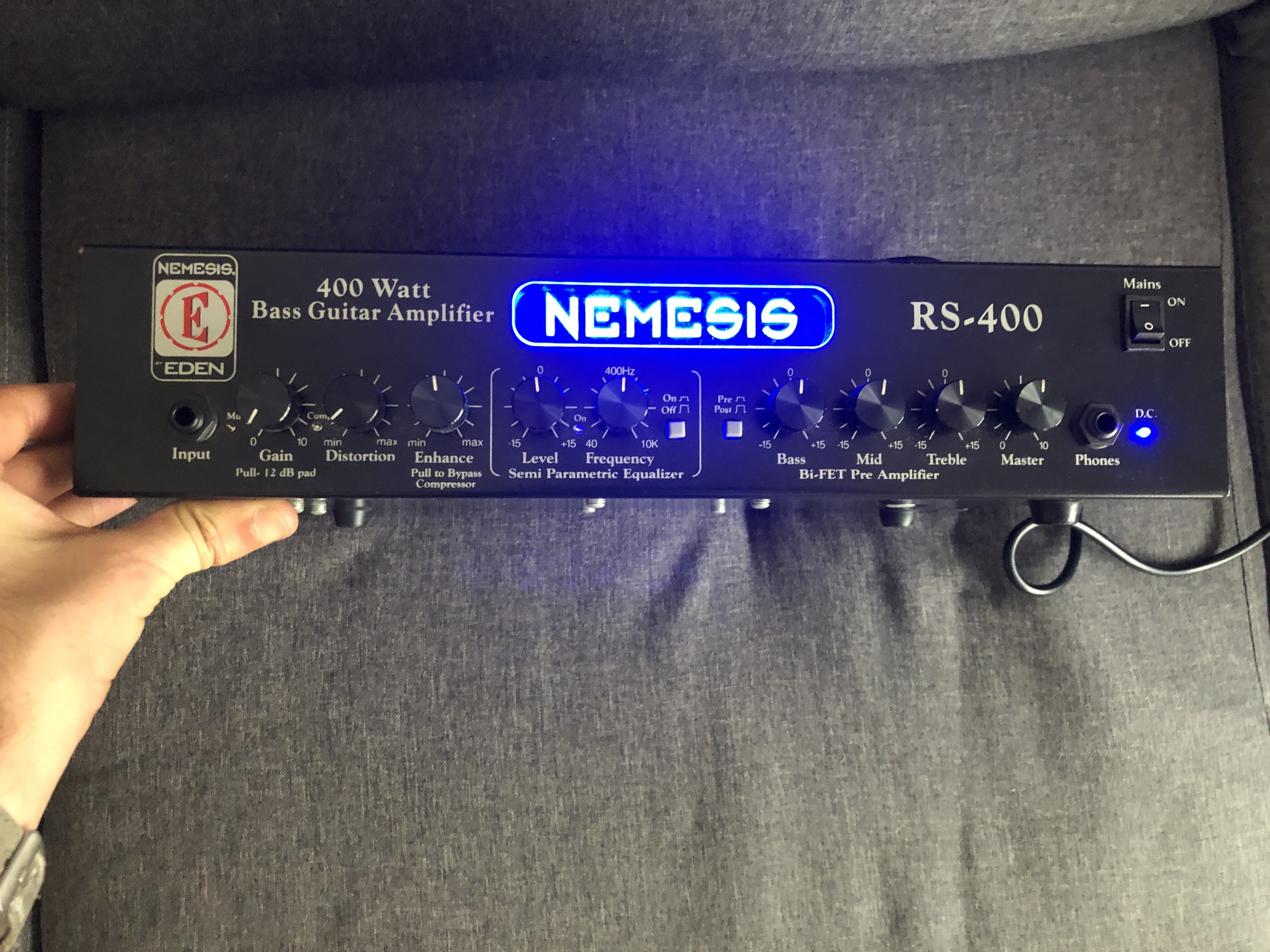

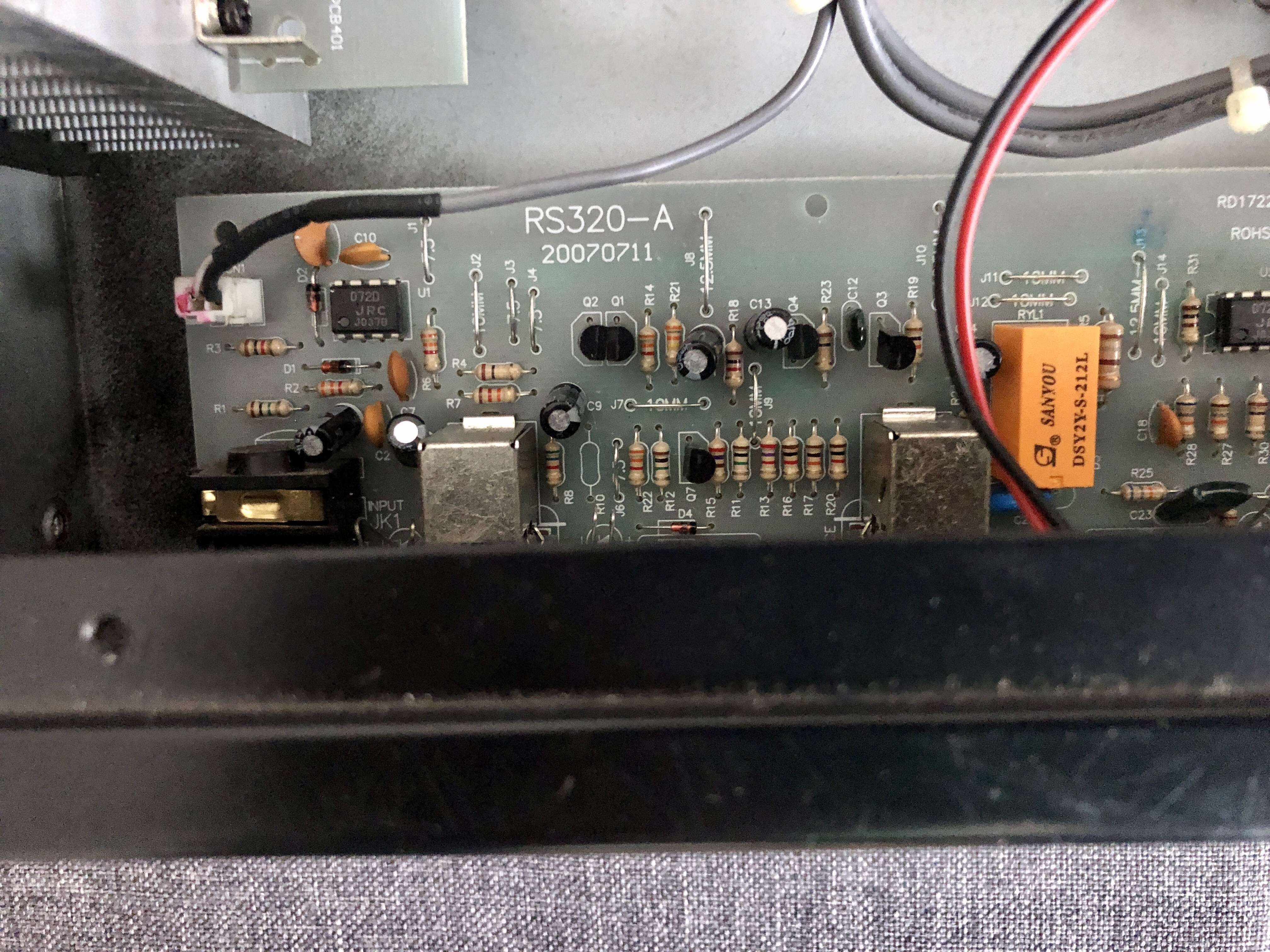

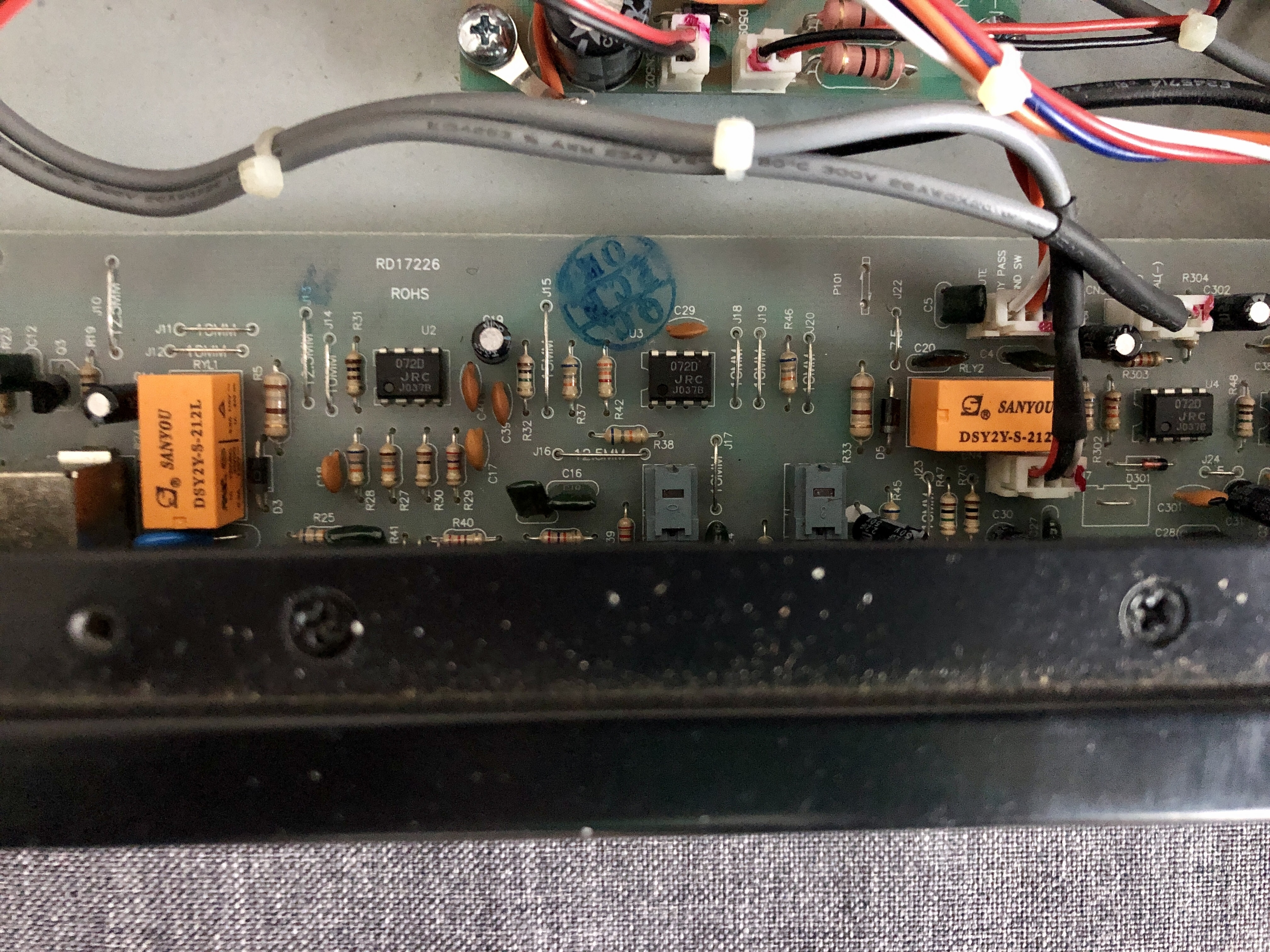

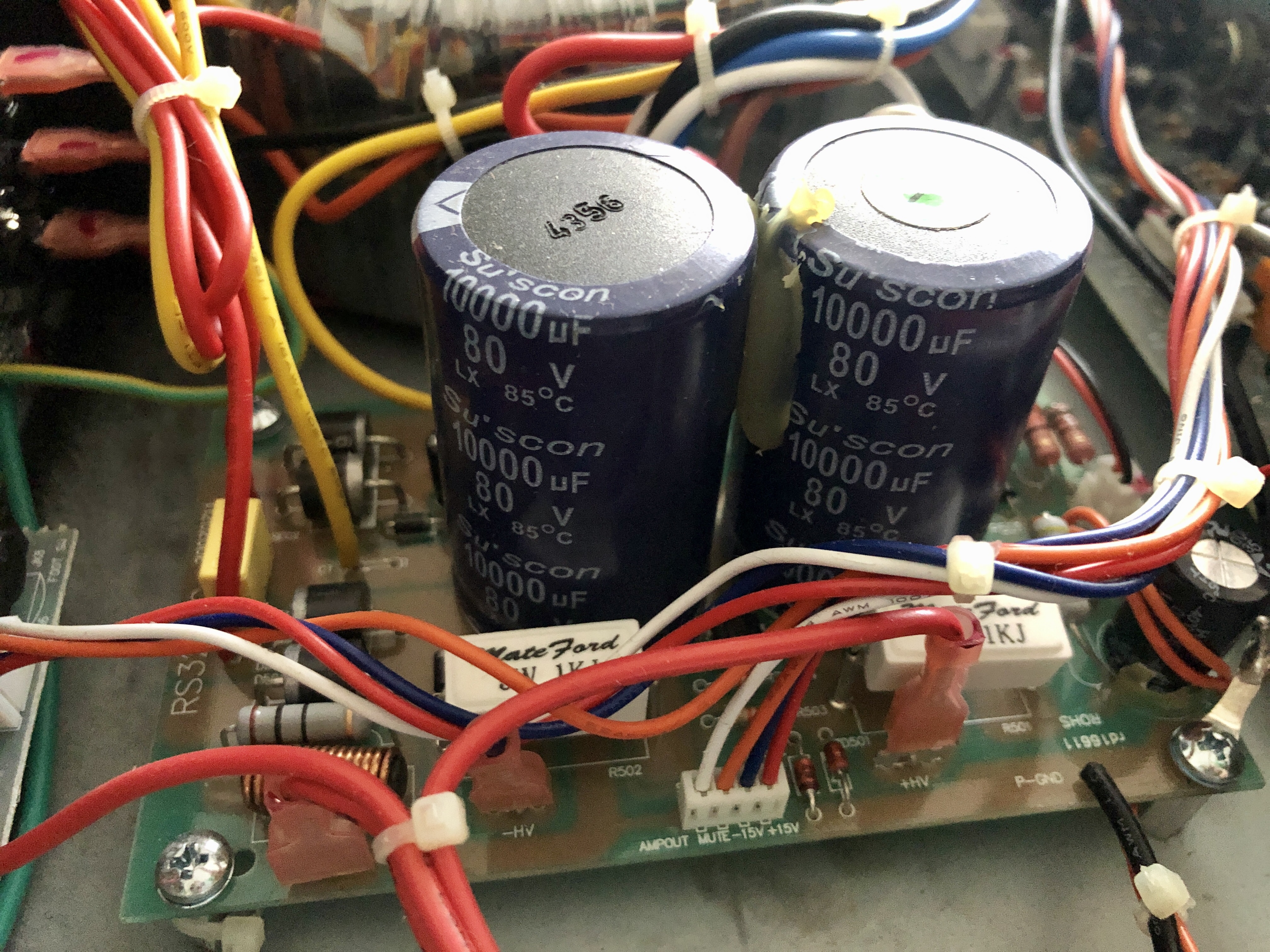

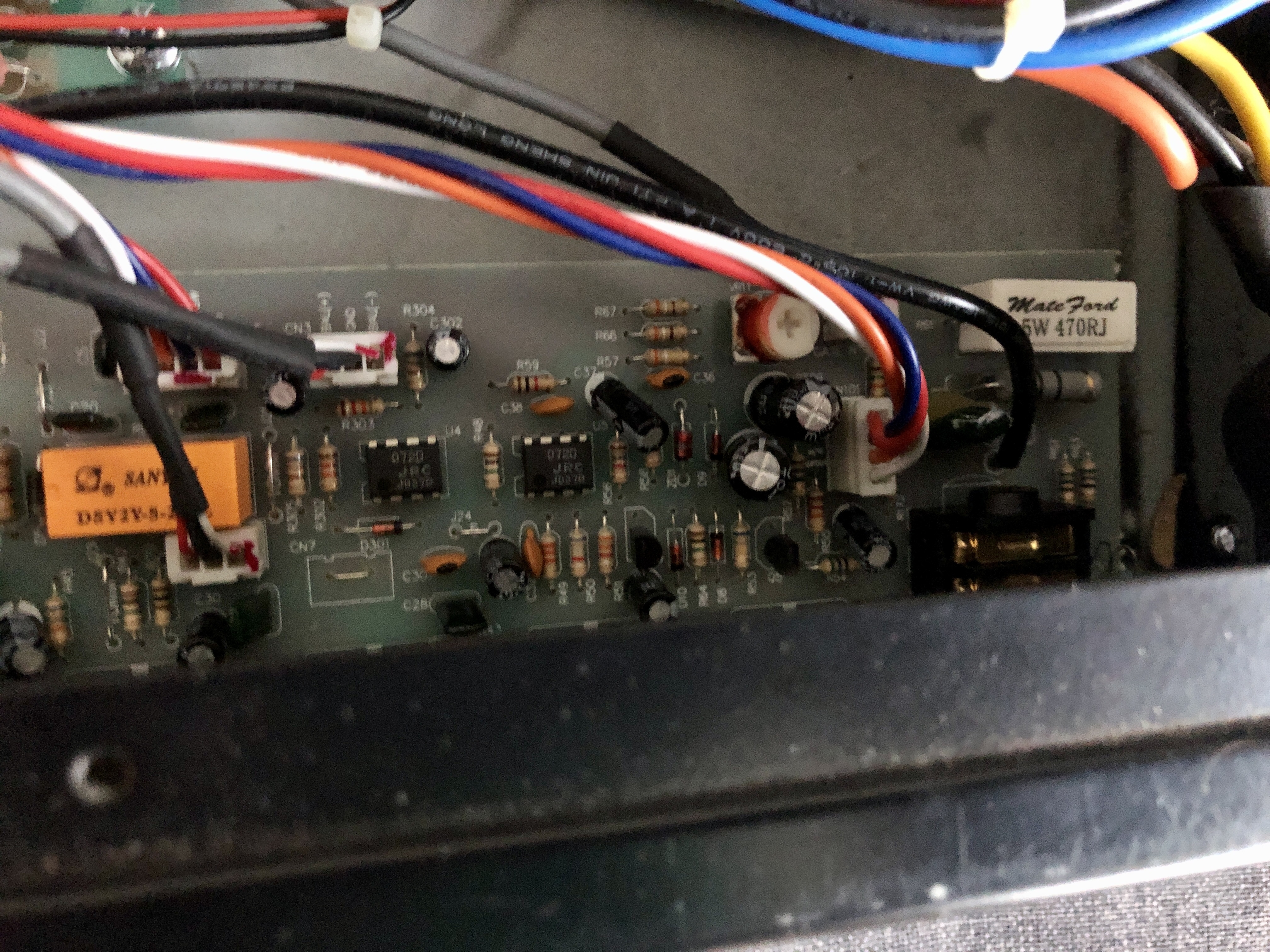

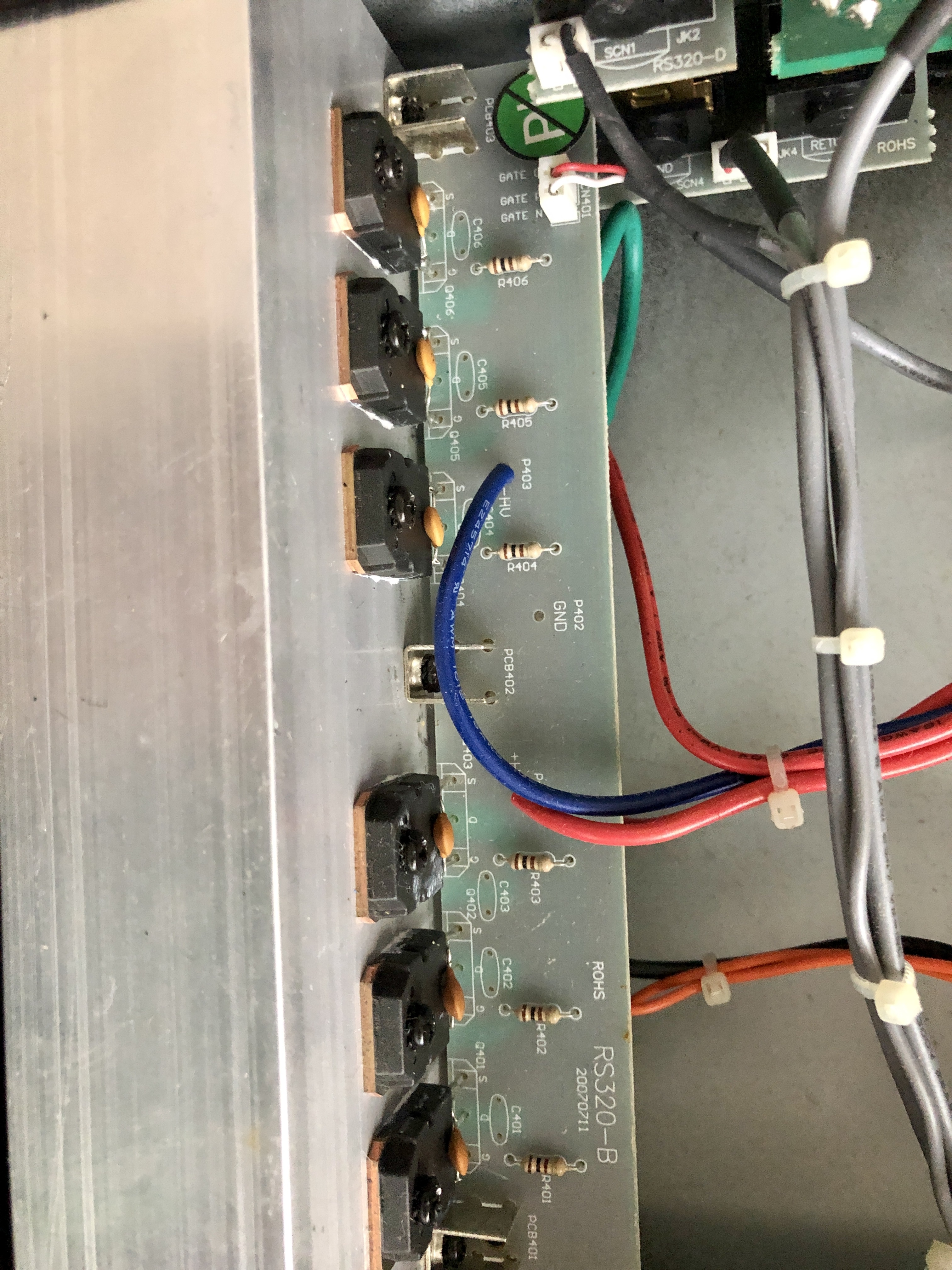

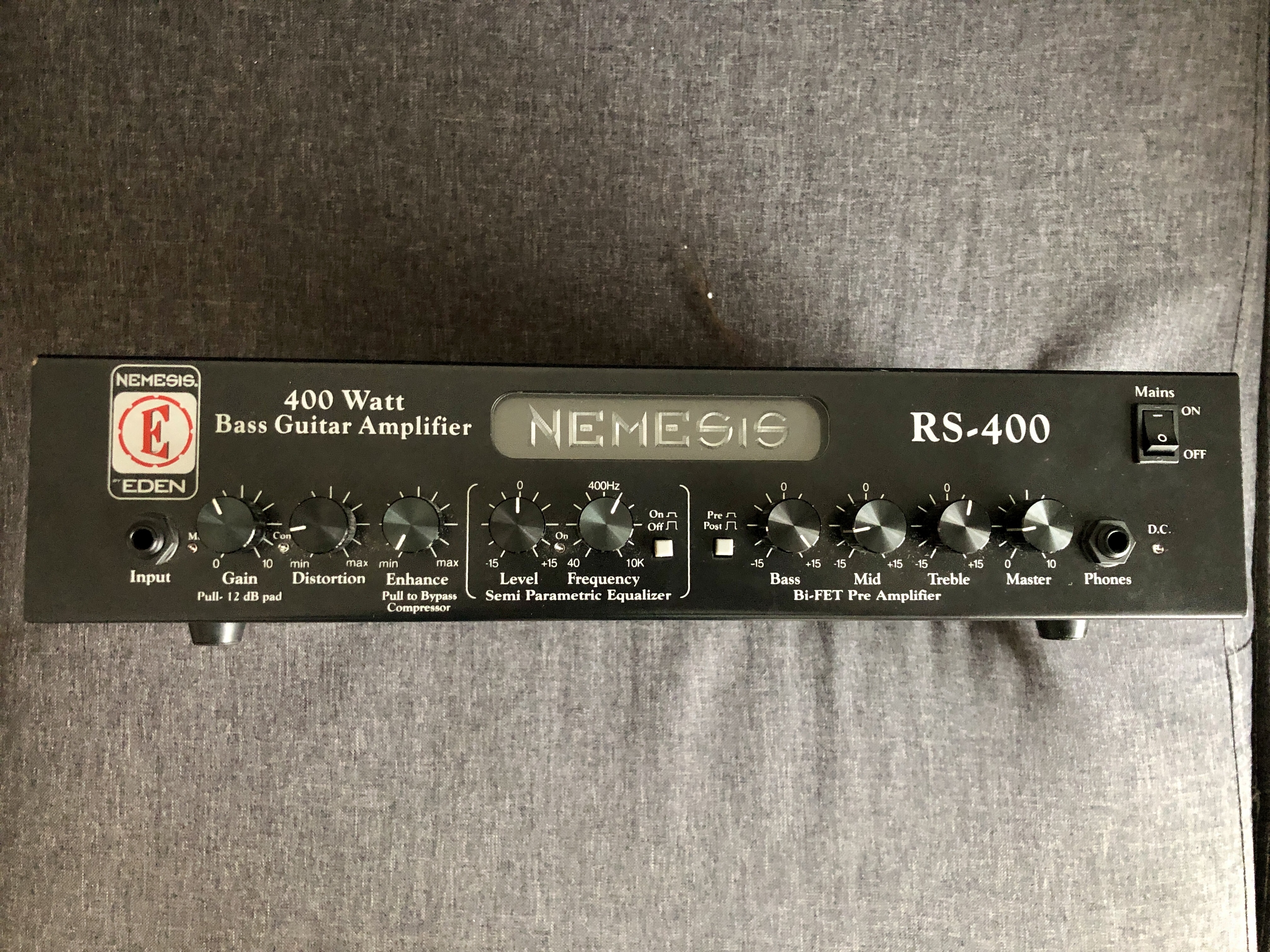

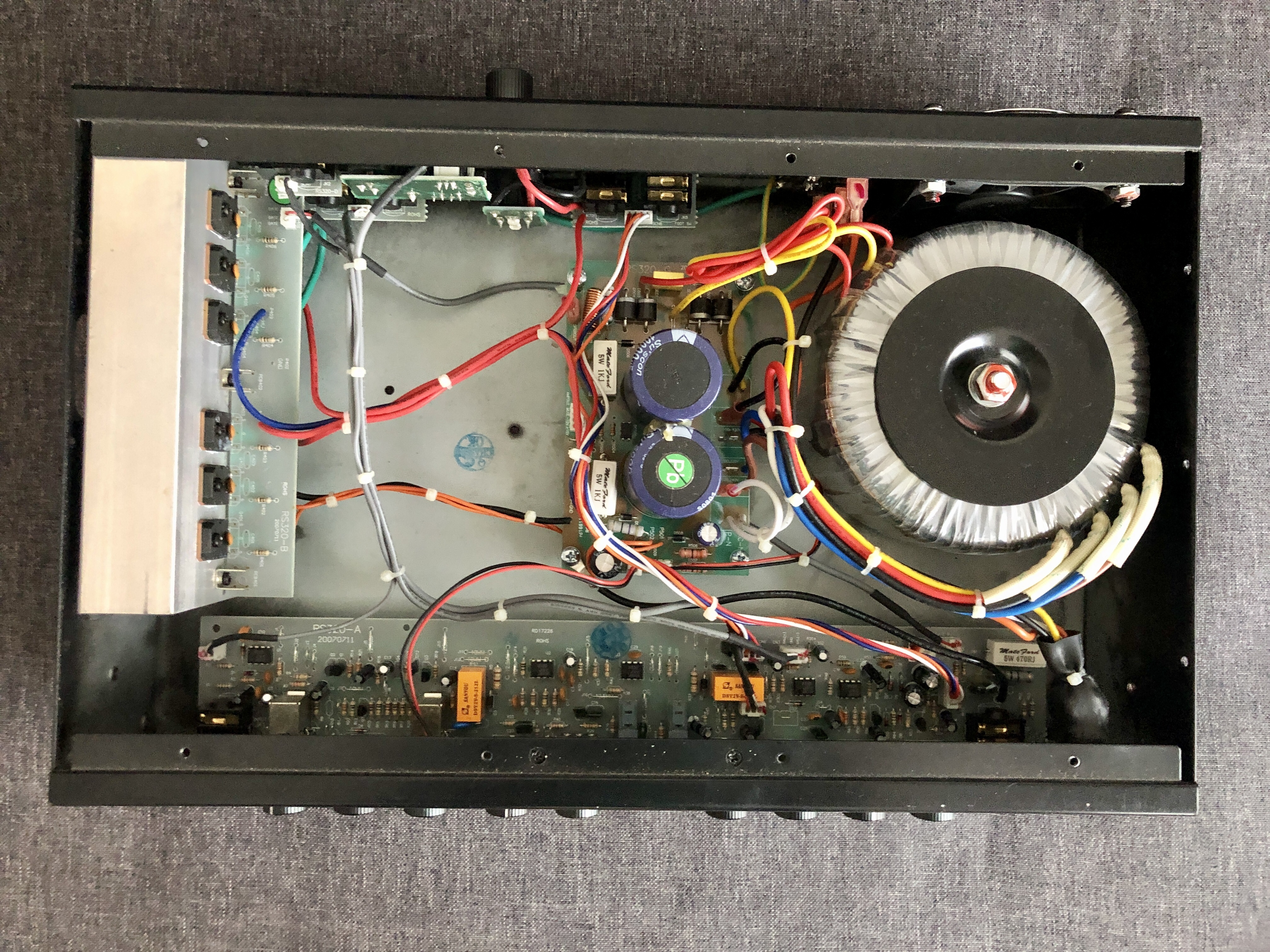

Ça y est, j’ai déballé la RS 400 (j’en avais oublié la ref depuis le temps). Voici les photos:

[spoiler]

[/spoiler]

On peut voir qu'elle reprend pas mal d'éléments de la RS320, sans grande surprise.

Niveau son, j'ai juste pu la brancher 5min au casque, on est bien sur du Eden, par contre la disto n'a pas l'air de fonctionner. En tout cas bien pratique à utiliser, je règles les aigues et les basses à ma convenance, les mediums à midi et je règles les mediums comme j'aime sur le paramétrique.

Edited November 16, 2021 at 10:00 AM by sixela

[chevaliernoir]

pour la WT800, c'est l'occasion d'un petit update pour améliorer la fiabilité, décrit <ici>

et là, on reconnait bien les transistors montrés par @Jan

Edited November 16, 2021 at 10:34 AM by chevaliernoir

[chevaliernoir]

pour la RS400, je ne comprends pas trop les deux potars "Distortion" et "Enhance", d'autant que l'on peut éteindre le compresseur en tirant "Enhance"...

Le compresseur peut se régler, ou c'est juste ON/OFF?

Y a t il un lien avec le réglage de disto? Qui fonctionne comment?

Merci

[TFPK]

Distortion = distorsion, tu fais saturer plus ou moins le signal.

Le compresseur est fixe, tu le déclenches en réglant le gain, ou tu le coupes en tirant sur le potard "enhance" (ça devait être trop logique de mettre le push pull sur le potard "compression" pour activer ou pas le compresseur )

Enhance = "shape", boost des graves, des haut medium et aigus, baisse des bas medium. Plus tu tournes le potard, plus l'effet est marqué.

[sixela]

C’est ca @TFPK. Un push pull pad -12db sur le gain et un push pull on/off  du compresseur (avec la led qui s’allume lorsqu’il s’enclenche) sur le potard d’enfance. Ce sont les deux seuls potards non crantés du coup.

Par contre pas de potard de réglage de compresseur.

Il y a des leds indicatrices de mise en marche pour le mute et l’equa paramétrique également.

[Strat27]

Merci les gars pour vos réponses

Oui, je m'oriente vers la solution de refaire moi même un PCB. Après recherche sur le net, je me suis aperçu que ce n'était pas si difficile que ça à fabriquer et j'ai pratiquement tout le matos pour le faire moi même. Je n'ai plus qu'à m'y mettre...

J'ai essayé de trouver des têtes d'occaz HS depuis quelques mois, mais malheureusement je n' en ai vu aucune .

Je n'étais pas non plus certain qu'un module de puissance venant d'une WT800B ou WT800C pouvait être parfaitement compatible avec ma tête de première génération. A priori "oui", mais dans le doute...

Sur la photos, ce sont effectivement des transistors Toshiba sur le bloc de puissance de gauche (car après 1ere réparation) mais ce sont sont les sanken d'origine sur le bloc de puissance droit. Je précise que que j'ai acheté neuve cette tête et qu'elle n'avait subit aucune réparation avant ce problème.

@Jan,Je te donnerai les refs exactes des Sanken lorsque je redémonterai ma tête

Les sanken que tu mets en photos, j'ai l'impression que ce sont ceux que l'on trouvait sur les WT800B et WT800C mais pas sur la première version (où ils sont plus petit et se fixe que par une seule vis). Néanmoins, sur les radiateurs de mon ampli, j'ai pu constaté qu'ils étaient déjà prépercés et taraudés pour accueillir cette version de transistors (peut-être que c'était un des derniers ampli fabriqué avant de passé au WT800B ?) . Donc ça me tente bien de mettre plutôt ceux là car la fixation avec 2 vis est bien plus fiable pour qu'ils soient bien plaqués sur le radiateur afin d'assurer un transfert de chaleur optimal.

J'espère juste pouvoir réussir à trouver l'ensemble des composants sans trop galérer... (Conrad ? RS-Online ?)

@chevaliernoir, le mod sur ton lien à déjà été fait sur ma tête. Il est sur la section préamp et ne concerne pas les 2 modules de puissance.



[Jan]

Yes,

La modif pour être franc, je la fais depuis quelques années sur toutes les têtes Eden que je répare. Ça évite bien des soucis. Je ne fais pas strictement la même a chaque fois, mais le principe est le même.

La RS400 semble assez récente, beaucoup de composants chinois dessus. Cependant je ne doute pas que ça fonctionne bien. Le circuit imprimé est de bonne qualité

Pour les transistors de puissance, ne pas oublier qu'ils sont aussi présent sur le dessous de la platine. Pour la référence d'origine, ça risque d'être compliqué de trouver des originaux. Sur ce type de composants ( rare ), beaucoup revendent des transistors re-badgé qui n'ont aucun rapport avec les vrais. C'est très courant...

https://sound-au.com/fake/counterfeit-p2.htm


Non seulement ils n'encaissent quasiment rien en terme de puissance, dans le meilleur des cas, mais en plus ils vont créer des dégâts tout autour. Je me suis fais avoir une fois sur un autre type d'ampli, et maintenant au moindre doute, je préfère tester les transistors un par un, et en puissance... pas juste avec un testeur de transistors qui ne stresse pas le composant.

Pour la platine, autant refaire la même identique que l'autre canal en place. Mais on en revient au même souci : Le sourcing.

[dieseonze]

Hello les techniciens,

Je ne me souviens jamais mais J’utilise un baffle 250w sous 8 ohms connecté en speakon sur ma wt550 et Je souhaiterais brancher un deuxième baffle du même genre (ou un c4 donné pour 400w sous 8 ohms),

Comment dois-je procéder pour que cela fonctionne sans dommages ?

Sachant qu’il n’y a 1 seul speakon et 2 sorties app. Jacks.

D’avance merci.

[Dabass]

pour moi côté impédance tu es bon. ton cab 8 ohm associé a un autre 8 ohm te donnera 4 ohm au final et tu lui met un cab de 4 ohm tu seras à 2,6 ohm.

Mais toujours supérieur a la charge min de 2 ohm précisé à l'arrière. que tu branche en speakon ou jack ne doit rien changer.

Ca n'engage que moi mais je pense que tu ne risque pas grand chose (a part enterrer tes guitaristes)

[Atak]

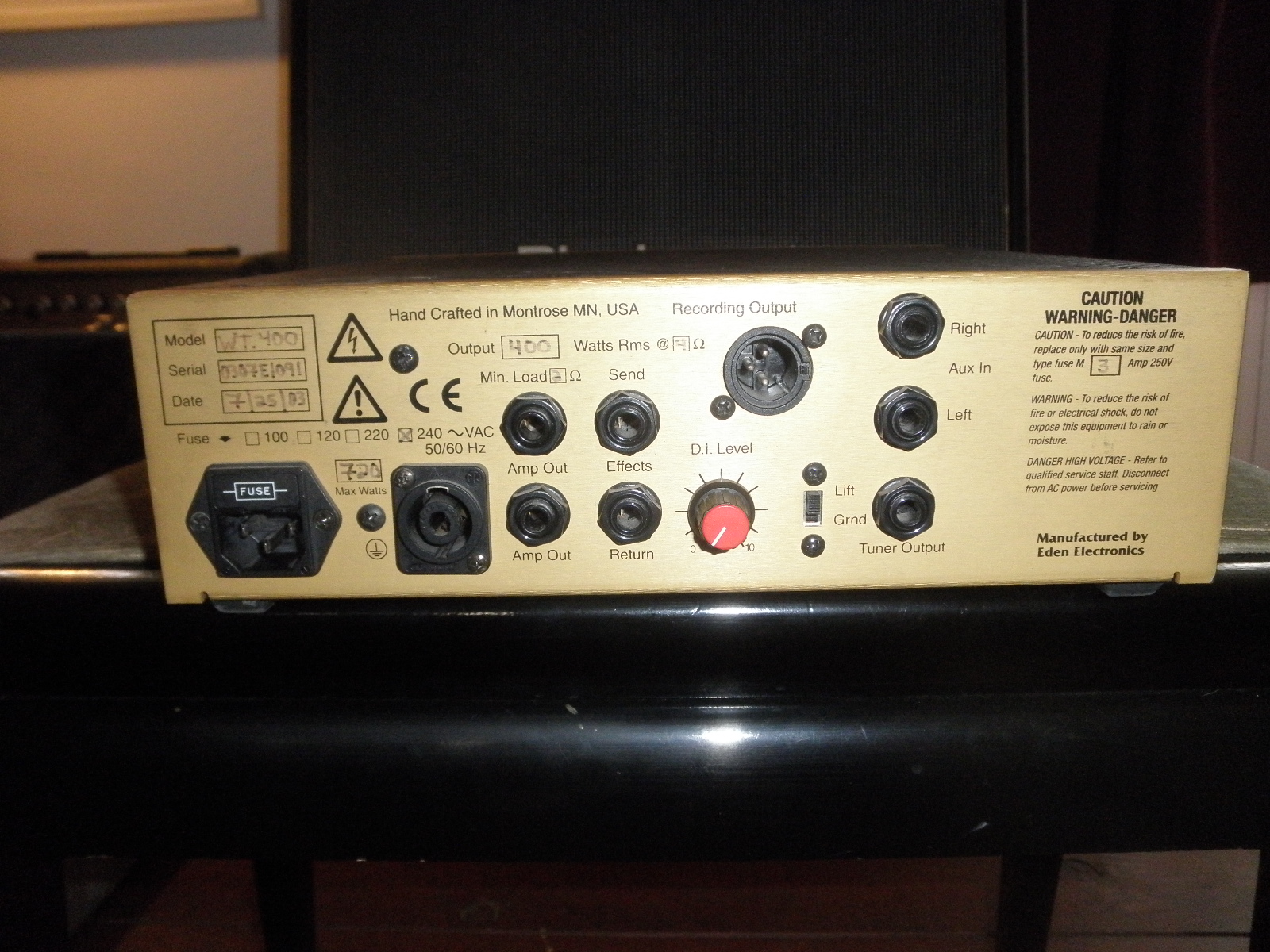

Ca y est la tête du sieur Briciu est arrivée, testée vite fait sur un cab ebs classic line 12, ça a l'air de bien le faire. Pas l'habitude de tant de paramétrique je vais surement me galérer avec. Du coup vos réglages à vous ce serait quoi, histoire de m'avancer et de me faire la feuille.

Ce soir je l'essaie avec deux cab 12 pour voir ce que ça donne en 4 ohms.

[sixela]

Tout à midi. Tu peux booster les médiums à 3/4 et changer la fréquence voir ce qui te plaît. Sinon si sur 12“ j’ajouterais un peu de basses, genre 1 cran et je jouerais sur la fréquence voir ce qui convient.

[Atak]

retour de la repet , extra avec les deux cabs eden, pas touché ni aux graves ni aux aigues. léger boost des bas, léger creux des mids et un poil de boost sur les hauts. pour un coup d'essai ça me semblait pas mal. En rangeant la tête j'ai vu qu'il y a un push pull sur le master; ca joue sur quoi?

[Atak]

trouvé c'est le mute....

[gaille]

C'est une WT400 que t'as ? Ben merde, moi qui ai toujours trouvé qu'il lui manquait un mute à cet tête

[briciu]

T'en as deux de push pull, non?

[Atak]

Oui deux, un pour le comp sur l'ehanceur et celui sur le master qui fait mute. J'ai bien failli passer à coté moi aussi. Le seul truc qui manque ce sont des sorties speakon. Je ne sais pas si ça peut s'installer. Ce serait cool.

[gaille]

J'avais bien repéré celui du comp sur l'ehanceur, mais pas celui du mute... quel naze.

Franchement le speakon c'est pas indispensable à mon sens, je vois pas l'intérêt de s'embêter à faire une mod là dessus.
