Basse_groove Posted May 2, 2022 at 05:08 PM Posted May 2, 2022 at 05:08 PM (edited) Le 02/05/2022 à 15:34, Chris7273 a dit : c'est top. bravo ! Pour les accessoires "électriques" : Aliexpress ? Merci oui c est du AliExpress, j avais déjà pris des embases jack sur Amazon mais c était exactement les mêmes j ai jamais été embêté, mais je n ai pas une utilisation Intensive non plus. Edited May 2, 2022 at 05:10 PM by Basse_groove 1 Quote
Chris7273 Posted May 2, 2022 at 06:39 PM Posted May 2, 2022 at 06:39 PM Je suis en train de faire ma shopping list aussi : usb, jack, alim (EC14), xlr Quote
FunkDaFied Posted May 6, 2022 at 04:33 PM Author Posted May 6, 2022 at 04:33 PM Le 30/04/2022 à 20:56, Basse_groove a dit : Salut Voici mon pedalboard 3eme generation !! Je suis plutôt content de moi, mais bien sur plus on améliore la bête plus ça coute et plus c'est lourd, mais un sacrée plaisir de se créer un pedalboard Unique. Bon il me reste à faire la partie elec, peut être demain et les accessoires de transport. Je pense que tu devrais mettre un tasseau au milieu de la partie supérieure rabattable, afin de réduire les contraintes du bois liées à l'appui sur les pédales. Quote
Basse_groove Posted May 8, 2022 at 06:35 AM Posted May 8, 2022 at 06:35 AM Le 06/05/2022 à 18:33, FunkDaFied a dit : Je pense que tu devrais mettre un tasseau au milieu de la partie supérieure rabattable, afin de réduire les contraintes du bois liées à l'appui sur les pédales. Je l'avais prevu initialement, mais là en CP de 15 mm je ne penses pas que cela soit utilie. Apres je vais voir à l'usage et je serais toujours à tant de le rajouter. Merci du conseil 1 Quote
Chris7273 Posted May 16, 2022 at 01:45 PM Posted May 16, 2022 at 01:45 PM (edited) Le 02/05/2022 à 14:48, Basse_groove a dit : Ca y est le voici finalisé à 85 % ;-) je vais m'inspirer de ton pedalboard car c'est un peu ce que j'avais en tête. Pour gagner du poids, je pense remplacer le fond et le dessus par une tôle d'alu (style 1.5mm) pour gagner du poids. Donc seul le "tour" sera en contreplaqué 15mm et les panneaux d'alu seront collés/vissés dessus... je me demande si c'est une bonne idée... Edited May 16, 2022 at 01:49 PM by Chris7273 1 Quote
AdHoK Posted May 16, 2022 at 02:20 PM Posted May 16, 2022 at 02:20 PM L'alu de 1,5 mm est à peine plus léger au m2 que le ctp de 10mm. Quote
Chris7273 Posted May 16, 2022 at 02:37 PM Posted May 16, 2022 at 02:37 PM Le 16/05/2022 à 16:20, AdHoK a dit : L'alu de 1,5 mm est à peine plus léger au m2 que le ctp de 10mm. Effectivment, je viens de regarder les densités... effet psychologique de l'épaisseur. Du coup retour à la planche à dessin :-) Quote
Chris7273 Posted July 1, 2022 at 04:09 PM Posted July 1, 2022 at 04:09 PM A mon tour :-) Alors, pour commencer, le modèle "je débute" : Puis la fièvre des pédales a frappé : conception "fliptop" avec espace de rangement à l'intérieur Quote

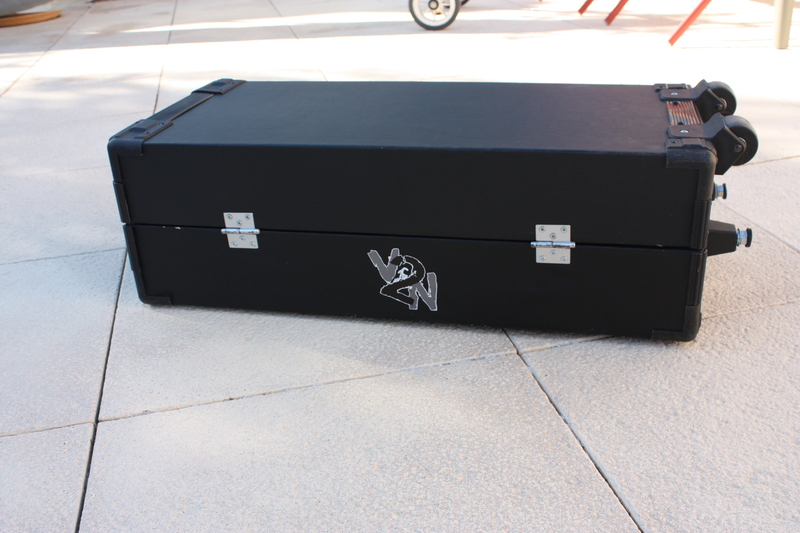

Chris7273 Posted July 1, 2022 at 04:14 PM Posted July 1, 2022 at 04:14 PM et puis voici le petit dernier, la somme de toutes mes erreurs passées :-) la valise de colporteur le joli capot, un rangement pour cable y sera bientôt ajouté la connectique le cache-misère : 7 Quote
FrogT Posted July 2, 2022 at 04:33 AM Posted July 2, 2022 at 04:33 AM Le cache misère c'est la vie Chapeau pour l'évolution! 1 Quote
FunkDaFied Posted July 2, 2022 at 09:26 AM Author Posted July 2, 2022 at 09:26 AM (edited) Le 01/07/2022 à 18:14, Chris7273 a dit : et puis voici le petit dernier, la somme de toutes mes erreurs passées :-) la valise de colporteur le joli capot, un rangement pour cable y sera bientôt ajouté la connectique le cache-misère : Wahou superbe réalisation Les attaches devant m'ont l'air sous dimensionnées par rapport au poids des pédales. Une sangle de renfort serait je pense un gage de sécurité. Edited July 2, 2022 at 09:28 AM by FunkDaFied 1 Quote
tonio Posted July 2, 2022 at 01:48 PM Posted July 2, 2022 at 01:48 PM Le 02/07/2022 à 11:26, FunkDaFied a dit : Wahou superbe réalisation Les attaches devant m'ont l'air sous dimensionnées par rapport au poids des pédales. Une sangle de renfort serait je pense un gage de sécurité. Belle réalisation ! Chapeau ! j’ai mis la même chose sur le mien par peur des travaux pour poser des papillons. Ça paraît cheap mais c’est super costaud en fait. 1 Quote

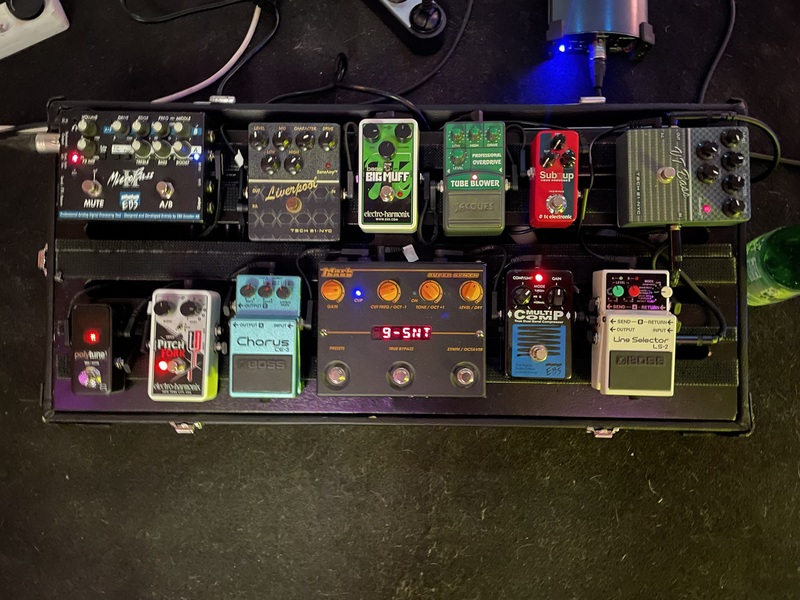

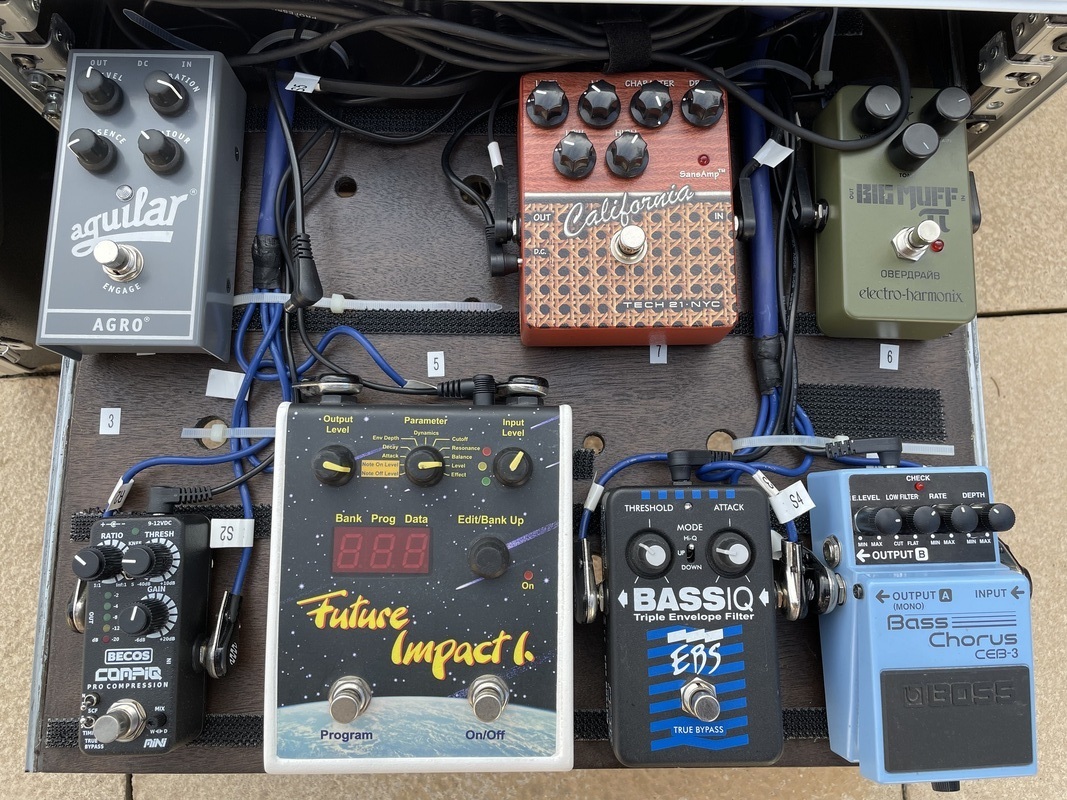

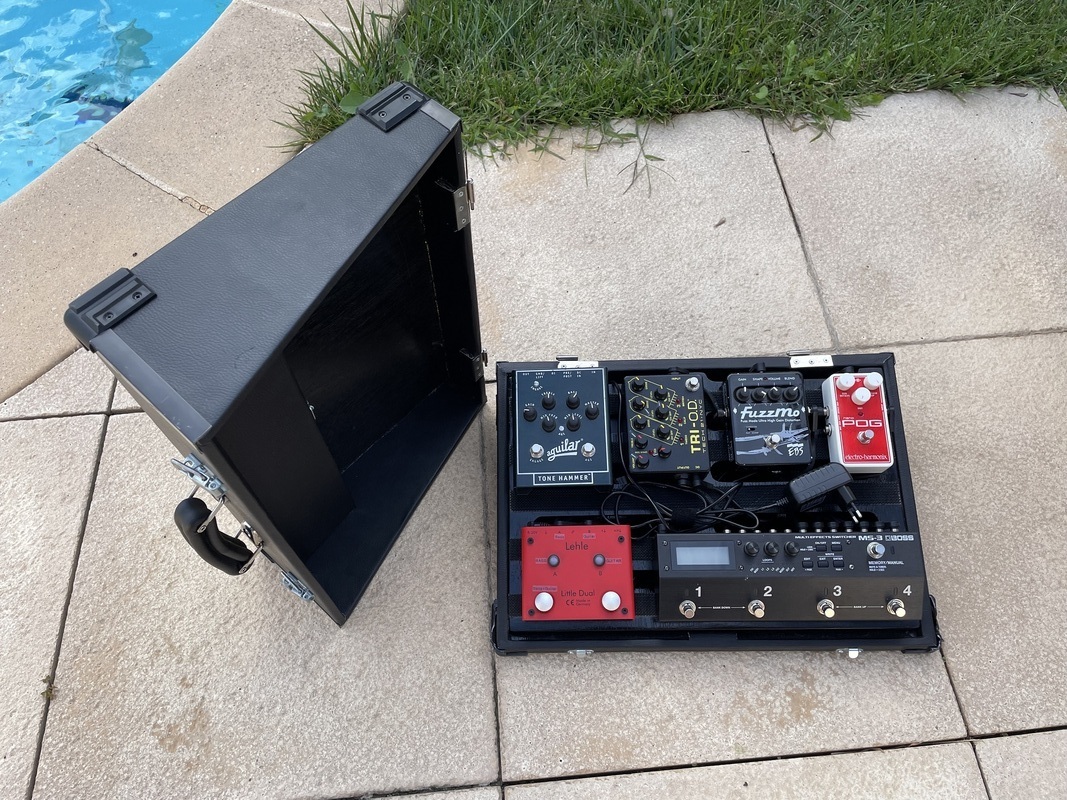

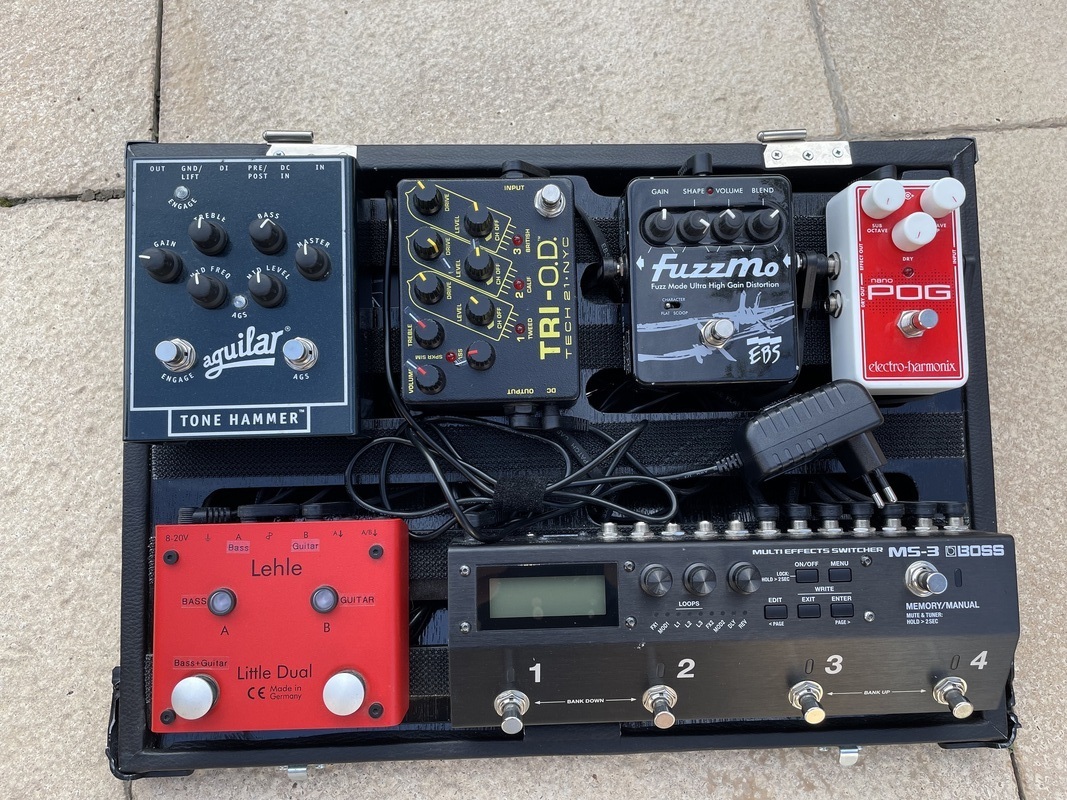

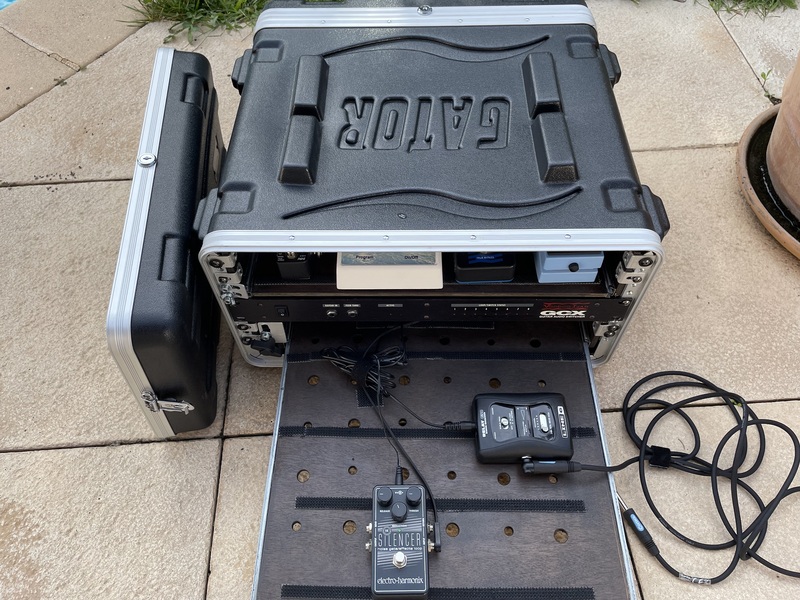

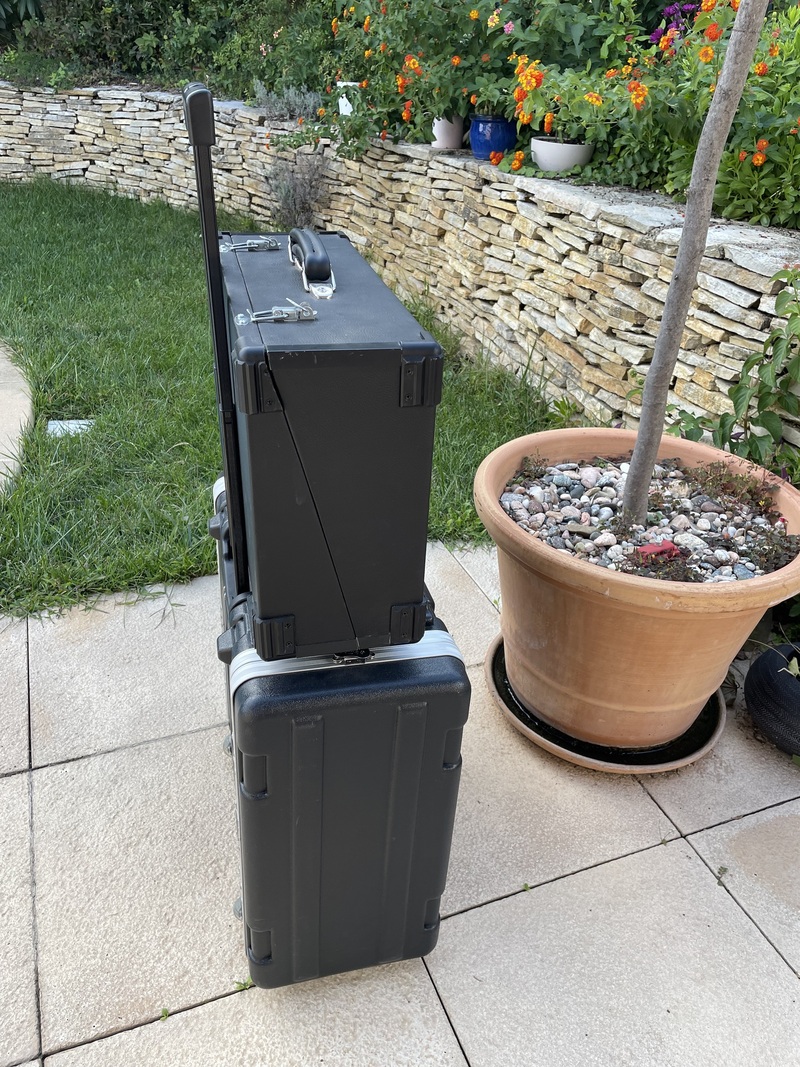

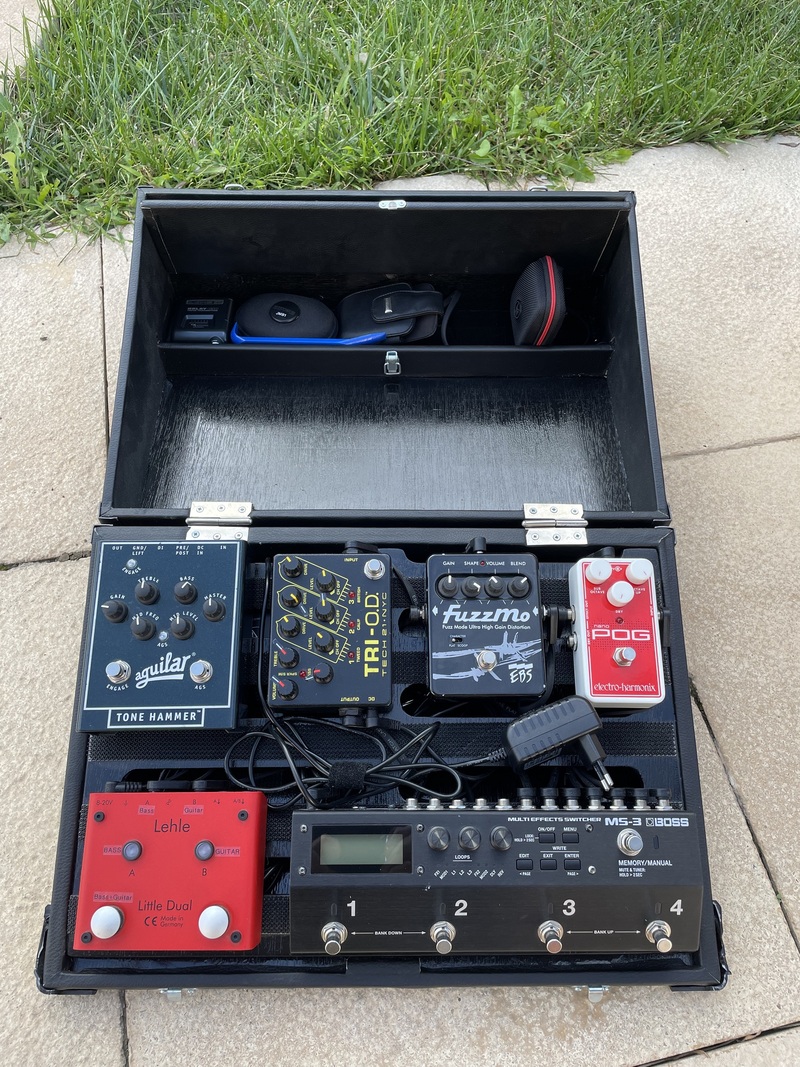

BASS13013 Posted September 27, 2022 at 08:20 PM Posted September 27, 2022 at 08:20 PM (edited) Je pense être allé au bout du sujet avec mes 2 pedalboards DIY: Le premier, déjà présenté ici, est utilisé avec mon second groupe rock: Il est balaise. Il y a 2 canaux séparés, chacun vers un canal de la sono. le premier est le son "dry" avec le VTbass. Le second est piloté par la LS2, avec un son "wet", alternativement "octaver +1 et saturation" pour doubler avec un son guitare type Royal blood, ou "fuzz type Muse". L'accordeur en bout de ligne permet de neutraliser le second canal. L'ensemble fait une douzaine de kilos en tout. Le second pedalboard est plus complexe. Pour éviter le poids et l'encombrement du précédent, tout en intégrant le GCX de Voodoo pour piloter tout ce bordel, il a fallu jouer serré. La base reste un pedalboard en CP 8mm, sur le modèle de son grand frère, mais en bien plus compact. Il intègre le Boss MS3 et les pédales qu'il contrôle directement. Le "satellite" est un case à roulettes 4 unités de chez Gator. L'aménagement est spécifique pour optimiser le volume. J'ai fabriqué les 2 tiroirs "sur mesure" en CP avec des glissières simples mais fiables. Celui du bas permet d'utiliser l'espace non utilisable avec les tiroirs standards à cause des roulettes. J'y ai installé jusqu'à une quinzaine de pédales. Le truc est très modulable et m'a permis plein de tests au niveau des combinaisons. Techniquement, le MS3 pilote via midi le GCX. Il y a 3 canaux séparés vers la sono: Le premier part du pedalboard en "dry" avec la Tonehammer. Le deuxième part du Flightcase en "wet" avec le GCX qui permet jusqu'à 8 effets simultanés. Le troisième à partir du pedalboard est un "wet" avec surtout le son octaver +1 et distortion type Royal blood. Bref, une usine à gaz!!!! Edited September 27, 2022 at 08:50 PM by BASS13013 ajout 6 Quote
Dmonweb Posted September 28, 2022 at 06:47 AM Posted September 28, 2022 at 06:47 AM Ça doit cracher du bon son tout ça ! 1 Quote

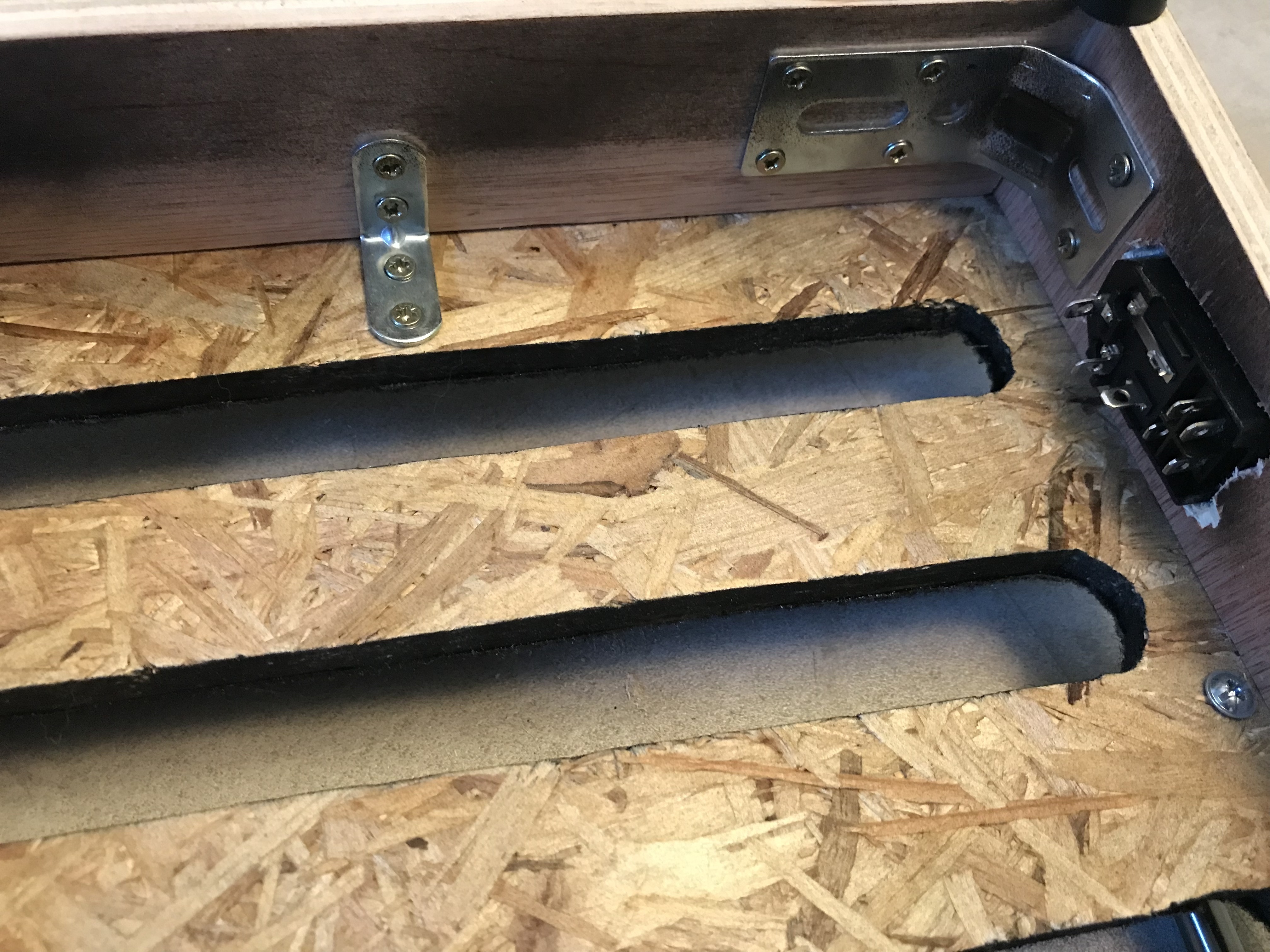

bertrand38 Posted March 15, 2023 at 05:32 PM Posted March 15, 2023 at 05:32 PM Je termine tranquillement mon nouveau Pedalboard et j’aurais besoin d’un conseil pour fixer mon bloc alim sous le plateau (il sera connecté aux fiches de l’interrupteur qu’on voit sur la droite de la photo). Vous auriez une idée pour quelque chose de fiable ? Quote
FrogT Posted March 15, 2023 at 06:43 PM Posted March 15, 2023 at 06:43 PM Déjà des vis c'est sûr, après bcp d'alim ont des équerres vendues avec, n'est-ce pas le cas pour la tienne? Sinon tu peux prendre de la cornière alu de 10mm à Brico truc et ça marche bien. Il faut faire quelques trous pour le prendre dans la carcasse de ton alim et le fixer au PB et hop. Je te déconseille le velcro ça ne tiendra pas 1 Quote
BASS13013 Posted March 15, 2023 at 08:19 PM Posted March 15, 2023 at 08:19 PM Complètement d'accord avec @FrogT, sauf pour la fin. J'ai fixé toutes mes alimentations avec du velcro "ultra strong" de chez Thomann. Jamais rien n'a bougé, et j'ai gardé une modularité facile au gré de l'inflation du nombre de pédale... 1 Quote
bertrand38 Posted March 15, 2023 at 08:20 PM Posted March 15, 2023 at 08:20 PM @FrogT Merci pour tes suggestions ! Je ne sais plus si j’avais des équerres fournies avec mon alim de chez Thomann. Je vais aller vérifier ça. Et oui justement je voulais éviter le velcro. Quote
bertrand38 Posted March 15, 2023 at 08:23 PM Posted March 15, 2023 at 08:23 PM Le 15/03/2023 à 21:19, BASS13013 a dit : Complètement d'accord avec @FrogT, sauf pour la fin. J'ai fixé toutes mes alimentations avec du velcro "ultra strong" de chez Thomann. Jamais rien n'a bougé, et j'ai gardé une modularité facile au gré de l'inflation du nombre de pédale... Je fixe toutes mes pédales avec du scratch mais là, le fait de partir sur un nouveau PB , j’ai envie d’une solution un peu plus « hardware ». Quote
bobmaerten Posted March 16, 2023 at 08:03 AM Posted March 16, 2023 at 08:03 AM Ou alors du Dual Lock de chez 3M histoire d'être sur. Quote
bertrand38 Posted March 16, 2023 at 11:14 AM Posted March 16, 2023 at 11:14 AM @FrogT j’ai vérifié et je n’ai pas de petites équerres métal avec mon alim harley ben ton. D’ailleurs la coque ne présente pas de pré-trous pour cet effet. Tu sais si on peut en trouver à l’unité et s’il y a quand même moyen de les fixer (percer le boîtier ne m’emballe pas des masses…) @bobmaerten je connais le dual lock mais j’aimerais dans l’idéal autre chose qu’un matériau souple. 1 Quote
bertrand38 Posted March 16, 2023 at 01:22 PM Posted March 16, 2023 at 01:22 PM Le bleu que je suis en electro n’a aucune idée de comment on relie l’alim à l’interrupteur rapporté que j’ai fixé sur le côté de mon Pedalboard. Je suppose que ça va impliquer d’ouvrir le bloc… mais après ? Quote
Sven Posted March 16, 2023 at 02:28 PM Posted March 16, 2023 at 02:28 PM Ca va dépendre comment se fait la connexion alimentation du bloc en question. Si c'est un cable IEC type prise de PC / tête d'ampli, le plus simple serait de fabriquer un court câble qui va de la prise encastrée dans la mallette, jusqu'a une fiche IEC que tu mets à l'entrée de l'alim. Si c'est un transfo externe, là ça va être compliqué, parce que la prise que tu as fixé dans le côté de la mallette est plutôt à adaptée à une alimentation en 220V. La moins mauvaise solution serait alors de fabriquer un court câble qui relie cette prise encastrée à une prise femelle classique, y fixer le transfo, et fixer le transfo lui-même quelque part dans la mallette. 1 Quote
bertrand38 Posted March 16, 2023 at 02:34 PM Posted March 16, 2023 at 02:34 PM Le 16/03/2023 à 15:28, Sven a dit : Ca va dépendre comment se fait la connexion alimentation du bloc en question. Si c'est un cable IEC type prise de PC / tête d'ampli, le plus simple serait de fabriquer un court câble qui va de la prise encastrée dans la mallette, jusqu'a une fiche IEC que tu mets à l'entrée de l'alim. Oui oui, c’est bien ça ! Et ça n’existerait pas déjà tout fait ce petit module ? Quote
Sven Posted March 16, 2023 at 02:42 PM Posted March 16, 2023 at 02:42 PM (edited) Bah non, puisque visiblement tu va devoir souder un bout du câble à ta prise encastrée (d'après la photo). La solution rapide c'est prendre un câble adapté à la connexion (un câble genre alim de tête d’ampli du coup), le couper à la bonne longueur, et souder la partie câble nu à la prise. Il faut veiller à ne pas inverser les connecteurs de la prise 2 points + terre. Edited March 16, 2023 at 02:42 PM by Sven Quote
