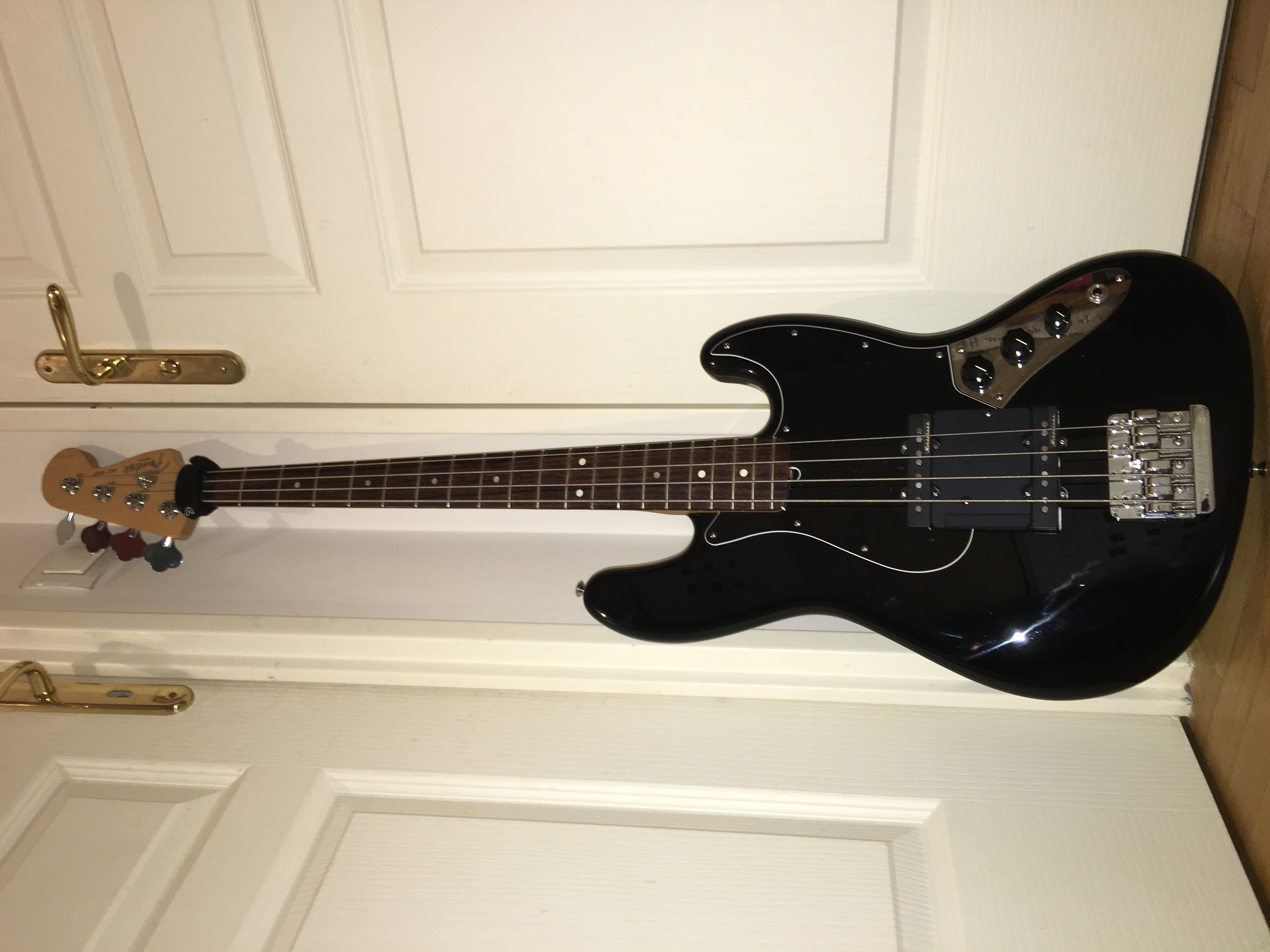

Tom Timber Posted December 22, 2016 at 01:23 PM Posted December 22, 2016 at 01:23 PM (edited) Salut les bassistes du forum, J'ai pas mal cherché d'infos pour une rampe qui irait sur ma jazz bass us noire. J'ai vu pas mal de tuto vidéo mais, sur les JB, le problème du pickguard est rarement traité. Les rampes faites en bois sont bien mais laissent toujours un espace là ou le pickguard part en courbe et c'est vilain. De plus, la fixation me déplait souvent. Du double face alors qu'on passe au dessus de deux visses ... Bref, j'ai une rampe spécialement concue pour l'impression 3d et pour la JB 4 cordes qui : 1. gère ce décrochement de matière 2. règle la fixation en utilisant les visses du pickguard 3. propose un repose pouce sur sa longeur Je vous mets la vue de dessus et de dessous Petite modélisation faite sur un imprimeur en ligne, choix de la matière plastique noire, total : 46€ Réception le 29/12, on verra comment ça se place mais ca sent bon ;) Edited February 12, 2017 at 10:09 AM by Tom Timber 2 Quote
MrMoe Posted December 22, 2016 at 02:59 PM Posted December 22, 2016 at 02:59 PM Intéressant ça, je pense me faire faire des cache micros et l'impression 3D semble une bonne option.Je veux bien un petit retour sur ça Quote
Juplu Posted December 22, 2016 at 09:08 PM Posted December 22, 2016 at 09:08 PM Intéressant ça ! Tu peux me faire passer le fichier stp ? Il est sous quel format ? Quote
jlgarnier Posted December 22, 2016 at 09:49 PM Posted December 22, 2016 at 09:49 PM Très intéressant ! Il y a deux idées géniales dans cet objet : la méthode utilisée pour le fabriquer (impression 3D) utiliser l'emplacement des vis du pikguard pour la fixation (je suppose qu'il faut en trouver des plus longues !) Juste une question Tom : le dessus de la rampe est-il bombé et peut-on demander le radius et la hauteur sous corde de son choix ? Pour te donner une idée de ce que j'aimerais obtenir comme résultat, jette un œil la dessus : http://onlybass.com/index.php?/topic/92594-quel-vernis-sur-une-rampe/ En tout cas je suis preneur aussi du fichier s'il est disponible 1 Quote
Tom Timber Posted December 22, 2016 at 09:59 PM Author Posted December 22, 2016 at 09:59 PM Absolument, le raduis est bombé, il correspond à celui d'une jazz bass. Je mettrai le fichier en telechargement dès que j'aurai reçu la rampe et fais quelques photos. Pour la longueur des 2 visses concernées, je vous dirai aussi ce qu'il en est. réponse le 29 ;) 1 Quote
ju_vd Posted December 23, 2016 at 07:07 AM Posted December 23, 2016 at 07:07 AM Hé mais c'est bien beau ça... Je m'interroge : est-ce qu'ils ont du plastique transparent pour de l'impression 3D ? Parce que la même chose sans impact sur le visuel bois, ça m'intéresse! Quote
Juplu Posted December 23, 2016 at 07:32 AM Posted December 23, 2016 at 07:32 AM Au besoin je pourrai modifier ce fichier pour lui donner le radius souhaité et vous l'envoyer. En ce qui me concerne je l'usinerai en CN dans une plaque de plexi. Quote
skalavera Posted December 23, 2016 at 01:12 PM Posted December 23, 2016 at 01:12 PM (edited) perso, sur ma Dimension modern player, je me posais également la question... je pensais faire un petit décrochement dedans pour servir de repose pouce pour avoir une position proche du manche (à la jonction "pickguard/corde de MI")... https://static.bax-shop.fr/image/product/58244/173052/65666951/Fender_Modern_Player_Dimension_Candy_Apple_Red_basgitaar_01.jpg l'autre possibilité, c'est de faire un pickguard, et refaire dans une chute, la même partie qu'on veut surélever, pour avoir la même courbe, toute la partie entre les deux vis au moins... Edited December 23, 2016 at 01:12 PM by skalavera 1 Quote
SEB54 Posted December 23, 2016 at 01:39 PM Posted December 23, 2016 at 01:39 PM C'est pas con du tout l'idée d'utiliser les vis du pickguard tient ! 1 Quote
jlgarnier Posted December 23, 2016 at 04:25 PM Posted December 23, 2016 at 04:25 PM Au besoin je pourrai modifier ce fichier pour lui donner le radius souhaité et vous l'envoyer. En ce qui me concerne je l'usinerai en CN dans une plaque de plexi. Alors ça, ça m'intéresse au plus haut point ! D'autant que ma JazzBass est une '70 et que le micro chevalet est implanté plus bas. Tu saurais aussi modifier cette dimension si je te donne les cotes exactes ? Le plexi transparent m'intéresserait aussi : ça permet de ne pas trop modifier l'esthétique de la basse contrairement à la rampe en bois que j'ai peint en noir, c'est pas moche mais ça modifie quand même beaucoup le look de la l'instrument. Tu connais une adresse ou on pourrait commander un tel usinage ? Quote
Juplu Posted December 23, 2016 at 04:47 PM Posted December 23, 2016 at 04:47 PM Oui je peux tout modifier. Il y a des entreprises spécialisées dans l'usinage de pièces en plastique, mais ça risque de ne pas être donné. 1 Quote
guerba Posted December 23, 2016 at 06:03 PM Posted December 23, 2016 at 06:03 PM Un peu hors sujet, mais pour Jlgarnier, voici ce que j'ai fait comme mini rampe sur ma Fender 70s. J'ai suivi le radius prononcé de la touche (7,25"), choisi l'épaisseur (12mm) idéal pour avoir l'espace qui m'est confortable entre elle et les cordes, un peu de découpe, polissage, perçage... Du sur-mesure pour quelques euros. J'ai fais le pickguard également, plus épais (4mm) et full black qui donne un côté plus rock à la basse. Désolé, impossible d'attacher une photo, le site impose une taille de fichier trop petite, je n'arrive pas à réduire le fichier. Quote
jlgarnier Posted December 23, 2016 at 10:07 PM Posted December 23, 2016 at 10:07 PM (edited) Un peu hors sujet, mais pour Jlgarnier, voici ce que j'ai fait comme mini rampe sur ma Fender 70s. J'ai suivi le radius prononcé de la touche (7,25"), choisi l'épaisseur (12mm) idéal pour avoir l'espace qui m'est confortable entre elle et les cordes, un peu de découpe, polissage, perçage... Du sur-mesure pour quelques euros. J'ai fais le pickguard également, plus épais (4mm) et full black qui donne un côté plus rock à la basse. Désolé, impossible d'attacher une photo, le site impose une taille de fichier trop petite, je n'arrive pas à réduire le fichier. Salut guerba J'ai fait également une rampe pour ma JazzBass 70s : J'ai expliqué d'ailleurs dans ce topic comment j'avais procédé : http://onlybass.com/...-sur-une-rampe/ Topic auquel tu avais d'ailleurs participé parce qu'a l'origine, je demandais des conseils sur quel type de vernis utiliser sur ma rampe en bois et tu m'avais conseillé un vernis acrylique 3V3. Pour les photos, il faut passer par un site hébergeur d'image comme Zupimage par exemple : http://www.zupimages.net Tu télécharge ta photo sur le site qui te communique une adresse (Code BBCode (pour forum) à copier puis coller dans ton message sur onlybass Maintenant, le fait de pouvoir faire une rampe de manière très précise en matière plastique, soit transparente soit teintée dans la masse et qui plus est fixée avec des vis existante et non plus avec du double face, ça m'intéresse grandement, ça fera plus "pro" que ma rampe en bois. J'avoue que c'est plus une raison esthétique que pratique, celle que j'ai bricolé rempli parfaitement son office mais ça ce voit que ce n'est pas de la même qualité que le reste de l'instrument. Question : qu'est-ce que ça apporte un pickguard de 4mm, le mien fait 2,7 mm ? C'est pour l'esthétique seulement ou bien il y a une autre raison ? Edited December 23, 2016 at 10:10 PM by jlgarnier 1 Quote
guerba Posted December 26, 2016 at 05:43 PM Posted December 26, 2016 at 05:43 PM Qu'est-ce que ça apporte un pickguard de 4mm, le mien fait 2,7 mm ? C'est pour l'esthétique seulement ou bien il y a une autre raison ? Cela réduit l'espace entre les cordes et le corps, c'est plus confortable pour moi en slap. Ensuite, esthétiquement ça change du pickguard 3 plus avec du blanc, et la basse est unique. Quote
FunkDaFied Posted December 26, 2016 at 07:35 PM Posted December 26, 2016 at 07:35 PM Intéressant ce sujet. J'envisage de mettre une rampe sur mes basses. N'hésite pas à mettre le lien des que possible. Quote
Tom Timber Posted December 26, 2016 at 08:13 PM Author Posted December 26, 2016 at 08:13 PM la rampe a été imprimée. le plis est en chemin. photos et liens très bientôt ;) Quote

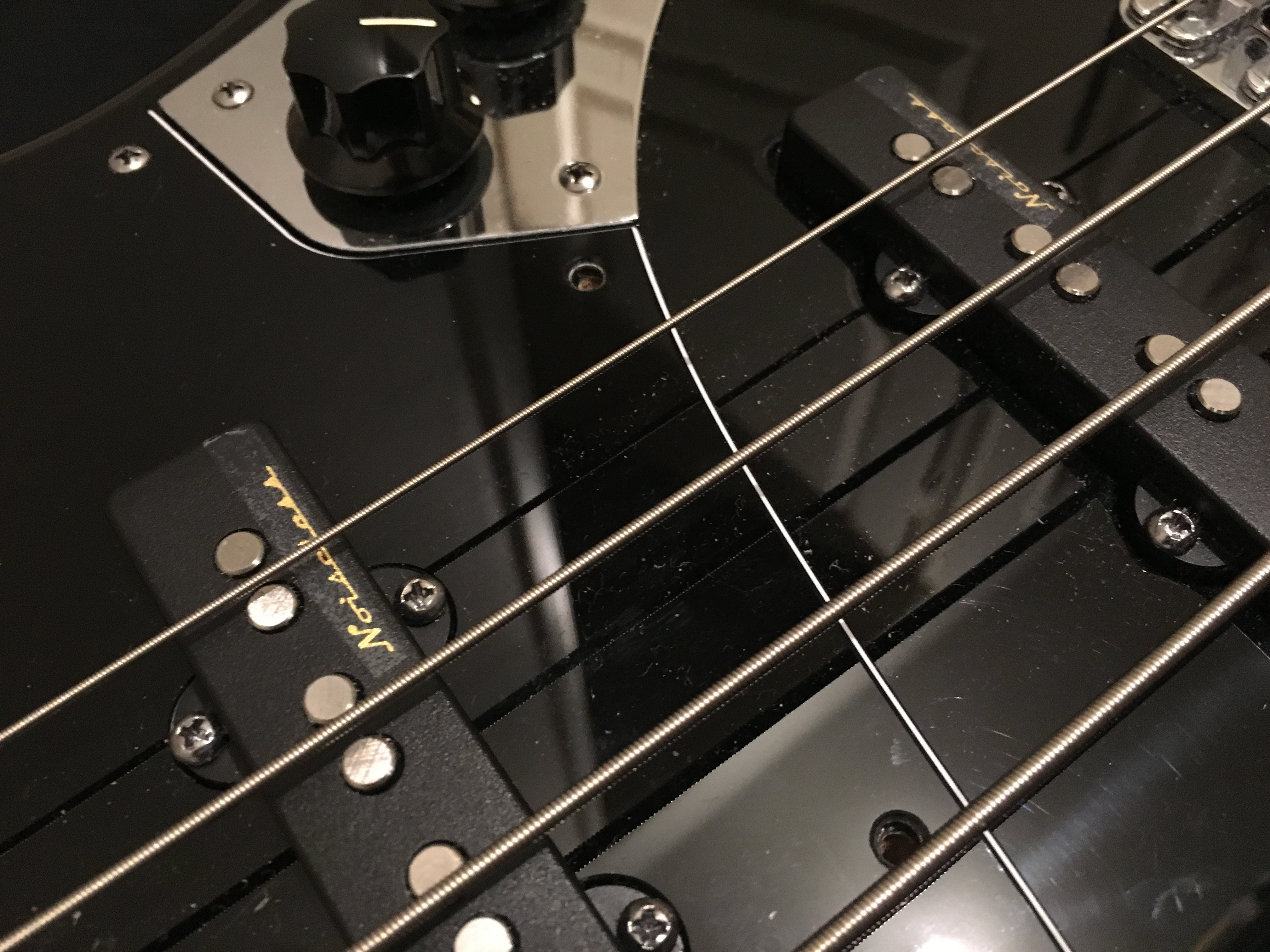

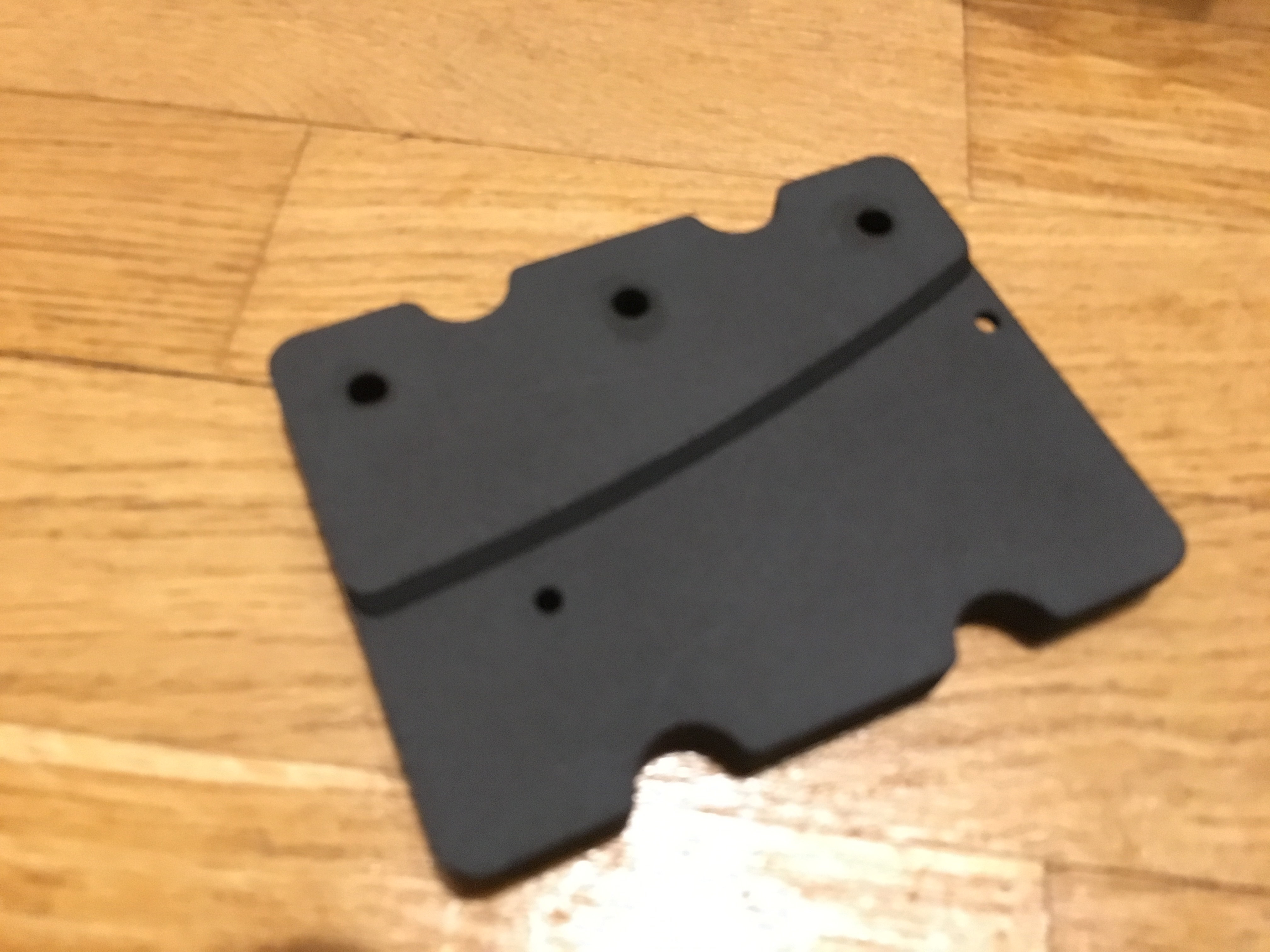

Tom Timber Posted December 27, 2016 at 08:12 AM Author Posted December 27, 2016 at 08:12 AM (edited) 1. réception du colis avec deux jours d'avance : 2. petit tour d'horizon de la rampe; bonne nouvelle, la matière est proche de celle des caches micros. 3. On demonte les deux vis concernées. 4. mise en place est parfaite, au millimètre près, l'espace entre la rampe et les cordes est super bas et n'empêche pas la vibration. les vis remises en place tiennent bien l'ensemble. 5. petite vue d'ensemble : bilan, pour 45€, aucun problème d'ajustement, j'ai une rampe 100% intégrée et 100% efficace ;) Edited February 12, 2017 at 03:09 PM by Tom Timber 1 Quote
jlgarnier Posted December 27, 2016 at 09:39 AM Posted December 27, 2016 at 09:39 AM Super Tom ! La technologie utilisée donne donc ce que l'on espérait. Il me reste une question : penses-tu que la matière plastique utilisée pourrait être poncée pour améliorer l'état de surface ? (avec un grain très fin en espérant que la matière n'empâte pas l'abrasif ...) Pense à nous mettre le fichier en ligne ! Question subsidiaire : c'est quoi exactement ton chevalet ? on le trouve en France ? @Tom : J'ai commencé à chercher sur la toile comment rendre lisse un pièce en plastique et j'ai trouvé ceci : http://www.makershop.fr/blog/lisser-abs-vapeur-acetone/ Ma question est tu t'en doute : la matière utilisée pour ta rampe est elle de l'ABS ? Dans l'affirmative, la méthode décrite dans le tuto correspondant au lien que j'ai mis plus haut permettrait de rendre la rampe lisse et brillante Quote
AdHoK Posted December 27, 2016 at 09:44 AM Posted December 27, 2016 at 09:44 AM Bonne idée cette rampe. Il me semble que le chevalet est un babicz, à confirmer toutefois. Quote
Tom Timber Posted February 12, 2017 at 10:06 AM Author Posted February 12, 2017 at 10:06 AM (edited) mes deux rampes : noire brute pour la JB noire, poncée et peinte pour la fretless sunburst. upload image high quality Edited February 12, 2017 at 10:08 AM by Tom Timber 1 Quote
Tom Timber Posted February 12, 2017 at 10:14 AM Author Posted February 12, 2017 at 10:14 AM yes c'est poncable+peinture+vernis ;) le chevalet est un babicz de la bombe Le 27 décembre 2016 à 10:39, jlgarnier a dit : Super Tom ! La technologie utilisée donne donc ce que l'on espérait. Il me reste une question : penses-tu que la matière plastique utilisée pourrait être poncée pour améliorer l'état de surface ? (avec un grain très fin en espérant que la matière n'empâte pas l'abrasif ...) Pense à nous mettre le fichier en ligne ! Question subsidiaire : c'est quoi exactement ton chevalet ? on le trouve en France ? @Tom : J'ai commencé à chercher sur la toile comment rendre lisse un pièce en plastique et j'ai trouvé ceci : http://www.makershop.fr/blog/lisser-abs-vapeur-acetone/ Ma question est tu t'en doute : la matière utilisée pour ta rampe est elle de l'ABS ? Dans l'affirmative, la méthode décrite dans le tuto correspondant au lien que j'ai mis plus haut permettrait de rendre la rampe lisse et brillante Quote
thierry22 Posted February 12, 2017 at 10:22 AM Posted February 12, 2017 at 10:22 AM Faire bouillir de l'acétone (" L'inhalation d'acétone peut causer de l'irritation bronchique, des troubles respiratoires") Enfin, bon chacun fait ce qui lui plait. Très jolie rampe au passage 1 Quote
Jazz Ad Posted February 12, 2017 at 12:06 PM Posted February 12, 2017 at 12:06 PM J'aime bien le projet mais comme ça me pique vraiment les yeux je rappelle que vis est invariable. Une vis, des vis. Quote
Juplu Posted February 12, 2017 at 03:13 PM Posted February 12, 2017 at 03:13 PM Le résultat est vraiment sympa. Tu peux me faire passer le fichier 3D s'il te plait ? Quote
Tom Timber Posted February 12, 2017 at 03:26 PM Author Posted February 12, 2017 at 03:26 PM ça doit plus piquer là Quote
