Rémi Posted April 22, 2014 at 08:00 PM Share Posted April 22, 2014 at 08:00 PM Hey !! Pour mon projet de ukubass j'aurais besoin de me faire un preampli pour un piezo. Mais ! avec comme contraintes : qu'il fonctionne entre 3 et 5v, qu'il soit compact et si possible un réglage bass et treble ? A cause de l'espace réduit je voudrais l'alimenter avec une mini batterie au lithium... Des pistes ? schémas ? idées ? Je prends Merci. Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 23, 2014 at 09:34 AM Share Posted April 23, 2014 at 09:34 AM Pas facile de remplir tes spécifications en fait! Par exemple: si tu prends la pile CR2032 (3V, 200 mA*h), il faudra un préamp qui consomme très peu (la pile aura 5 fois moins de capacité qu'une 9V) et qui exploite la tension disponible à 100% (la sortie est capable d'envoyer le signal allant de 0 à 3 V sans distorsion). Tu peux éliminer de suite tous les schémas simples à transistors ( t'en tira pas plus de 1V à la sortie), c'est donc aux Amplis Op qu'il faudra se tourner. Alors là faut chercher les AOP basse consommation (<0.5 mA par ampli), rail-to rail, spécifiés à 3V (ou +-1.5V), faible bruit, stable à gain=1. Tu peux me croire, c'est beaucoup demander, il y'en a pas des masses! Et la plupart sont assez récents et dispo uniquement dans format CMS (montage à surface). Bref, c'est pas facile, heureusement il y a des moteurs de recherche performants chez grands fournisseurs en électronique Je me suis déjà posé la même question dans le passé, voici la liste non exhaustive de mes trouvailles OPA244 (simple), OPA 2244 (double): Vmin=2.2V, Iq = 0.07mA, mais il n'est pas tout à fait rail-to-rail (en sortie pas plus que la tension d'alim - 0.9V, ce qui fait 3-0.9=2.1V dans ton cas, c'est juste) LM6142 (double): Vmin=3.6V (donc 3V ça ira pas), Iq=0.6 mA (un peu beaucoup), un vrai rail-to-rail (exploitation maximale de la dynamique), peu de bruit OPA277: Vmin=4V, Iq = 0.6mA, pas tout à fait rail-to-rail (en sortie pas plus que la tension d'alim - 1V), très peu de bruit ALD2101: Vmin=2V, Iq = 0.4 mA, rail-to-rail, parfait, non? Et bien non, ils ne spécifient pas de caractéristiques de bruit, donc potentiellement il est assez bruyant! LM6132: Vmin=2.7V, Iq=0.4 mA, rail-to-rail, bruit moyen Quote Link to comment Share on other sites More sharing options...
Glooby Posted April 23, 2014 at 10:33 AM Share Posted April 23, 2014 at 10:33 AM Je ne me rends pas compte ni de la place que tu as à dispo ni de la taille de ce que tu appelles une mini batterie au lithium mais t'aurais pas la place d'en caser 3 en série pour éviter les soucis que vient de mentionner Dolga? C'est pour ta mini thumb uke? Quote Link to comment Share on other sites More sharing options...
Snikpout Posted April 23, 2014 at 10:53 AM Share Posted April 23, 2014 at 10:53 AM Un ZAM serait idéal dans ton cas. Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 23, 2014 at 12:02 PM Share Posted April 23, 2014 at 12:02 PM La CR2032 est un disque de 20mm de diamètre et 3.2mm d'épaisseur. Quote Link to comment Share on other sites More sharing options...
Rémi Posted April 23, 2014 at 12:02 PM Author Share Posted April 23, 2014 at 12:02 PM Hey ! Oui c'est pour la mini thumb uke. Pour l'alim j'ai ça : http://www.electrodragon.com/product/polymer-lithium-ion-battery-850mah/ et ça http://www.electrodragon.com/product/portable-batter-charger-module/ qui traine. Ça me simplifie tout pour le rechargement et surtout ça me sort 5v Quote Link to comment Share on other sites More sharing options...
Glooby Posted April 23, 2014 at 12:07 PM Share Posted April 23, 2014 at 12:07 PM A mon avis, question encombrement une seule ou deux l'une sur l'autre en série pour atteindre 10V, ça revient au même (faudra tout de même prévoir un branchement adéquat pour la recharge des batteries séparées)...et ça te simplifie pas mal de choses par ailleurs, y compris la possibilité d'acheter du préamp tout fait mais c'est toi qui voit Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 23, 2014 at 12:12 PM Share Posted April 23, 2014 at 12:12 PM Hey ! Oui c'est pour la mini thumb uke. Pour l'alim j'ai ça : http://www.electrodragon.com/product/polymer-lithium-ion-battery-850mah/ et ça http://www.electrodragon.com/product/portable-batter-charger-module/ qui traine. Ça me simplifie tout pour le rechargement et surtout ça me sort 5v C'est écrit 3,7V, pas 5 Quote Link to comment Share on other sites More sharing options...
Rémi Posted April 23, 2014 at 12:18 PM Author Share Posted April 23, 2014 at 12:18 PM Si si avec le petit module : http://www.electrodragon.com/product/portable-batter-charger-module/ pour gérer la charge, il sort 5v. Je suis tombé sur ce genre de kit : http://www.ebay.fr/itm/1set-Belcat-UK-200-2Band-EQ-Pickup-For-Ukulele-Mini-guitar-/360868701732?pt=Guitar_Accessories&hash=item5405736624 http://belcat.com/html/products/preamp/uk200.html C'est de ça que tu parle Glooby ? Alimenté par 2 Cr2032 Je suis curieux de savoir ce qu'il y a dedans... Je préférerai le faire moi même c'est plus rigolo et ça me permettrai d'appendre en plus Et surtout, plus adapté à la basse. Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 23, 2014 at 12:34 PM Share Posted April 23, 2014 at 12:34 PM Ah, j'ai pad vu qu'il y avait un convertisseur vers 5v dedans. Il faudra alors s'assurer que 5v qu'il sort ne sont pas pollués par l'horloge du convertisseur. Il y en a plein qui travaillent aux fréquences audibles (autour de quelques KHz), ça peut être bien chiant pour toi ;) Deux CR2032, ça sort 6V, c'est une tension assez confortable déjà. Quote Link to comment Share on other sites More sharing options...
Glooby Posted April 23, 2014 at 12:48 PM Share Posted April 23, 2014 at 12:48 PM C'est de ça que tu parle Glooby ? Je ne pensais à rien en particulier, si ce n'est à se retrouver à un niveau de tension standard, ce qui permet de rester dans les sentiers battus Quote Link to comment Share on other sites More sharing options...
Rémi Posted April 23, 2014 at 03:15 PM Author Share Posted April 23, 2014 at 03:15 PM Ouais c'est pas faux ! Bon bah je vais partir sur 2 cr2032 ou lir2032 Maintenant quel AOP ? Je suis un gros noob dans ce domaine :/ merci Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 23, 2014 at 04:18 PM Share Posted April 23, 2014 at 04:18 PM OPA2244 ira très bien dans ce cas! La pile durera quelques années avec )) Quote Link to comment Share on other sites More sharing options...
Rémi Posted April 24, 2014 at 02:50 PM Author Share Posted April 24, 2014 at 02:50 PM Hop, j'en ai commandé en sample chez Texas Instruments, c'est parti... je ne sais pas si ils font payer les frais de ports eux ? Surprise Je fait des recherches sur le net sur les AOP, mais je suis un gros noob...Si tu as des exemples ou tuto ? je prends. Je retourne lire des cours que j'ai trouvé sur le net... Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 24, 2014 at 04:23 PM Share Posted April 24, 2014 at 04:23 PM Le net est plein à craquer, tu trouveras bien quelque chose Je ne tiens pas à jours de listes de tutos dans mes liens favoris (pas trop besoin maintenant, et quand j'en avais vraiment besoin, c'est le web qui n'existait pas encore, pas de bol ) tu peux aller jeter un oeil chez www.diystompboxes.com, www.techniguitare.com, pour commencer! Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 30, 2014 at 10:13 AM Share Posted April 30, 2014 at 10:13 AM Allez, dans un accès de folie je poste le schéma assemblé de quelques pièces trouvées sur le net Je vois ton préampli comme ça, par contre le schéma n'est pas testé, à prendre avec des pincettes! 2 EQ Piezo preamp.sch by A. V. Dolganoff, on Flickr Quote Link to comment Share on other sites More sharing options...
cylens Posted April 30, 2014 at 10:23 AM Share Posted April 30, 2014 at 10:23 AM (edited) alors, je croyais que j'avais rêvé, mais non: y a ça qui vient d'être publié: qu'en penses-tu, Dolga? PS: toutes mes confuses, ça répond pas du tout aux specs, mais je m'étais arrêté au titre. je laisse le truc là, sait-on jamais, si quelqu'un cherche un preamp plus "simple" Edited April 30, 2014 at 10:25 AM by cylens Quote Link to comment Share on other sites More sharing options...
BassGyver Posted April 30, 2014 at 10:26 AM Share Posted April 30, 2014 at 10:26 AM (edited) Bon plan, Dolga. J'aurais mis le réglage de volume en sortie pour éviter de doubler la capa de 4µ7. Edited April 30, 2014 at 10:27 AM by BassGyver Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 30, 2014 at 10:34 AM Share Posted April 30, 2014 at 10:34 AM Oui, je l'ai mis au milieu pour profiter de la basse impédance de sortie du AOP au max. Mais en sortie ça marche aussi bien sur. Quote Link to comment Share on other sites More sharing options...
BassGyver Posted April 30, 2014 at 11:15 AM Share Posted April 30, 2014 at 11:15 AM Mais du coup, si tu n'es pas au volume maxi, tu n'attaques plus ton filtre à basse impédance. Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 30, 2014 at 11:18 AM Share Posted April 30, 2014 at 11:18 AM J'ai fait la simulation, suite à quoi j'ai légèrement changé deux résistances, R3 et R6 2 EQ Piezo preamp V02.sch by A. V. Dolganoff, on Flickr Ca fait ça en sortie: 2 EQ Piezo preamp.sim by A. V. Dolganoff, on Flickr Bon, faudra le prototyper maintenant Je sais que ça va pas être moi Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 30, 2014 at 11:24 AM Share Posted April 30, 2014 at 11:24 AM Mais du coup, si tu n'es pas au volume maxi, tu n'attaques plus ton filtre à basse impédance. C'est vrai. Bon, je vais faire la V0.3 Quote Link to comment Share on other sites More sharing options...
DolganoFF Posted April 30, 2014 at 11:50 AM Share Posted April 30, 2014 at 11:50 AM Confirmation: avec le volume à mi-course le filtre devient tout cracra 2 EQ Piezo preamp V02.sim by A. V. Dolganoff, on Flickr La v 0.3, avec le potard de volume à la sortie, elle doit se comporter de façon plus prévisible. 2 EQ Piezo preamp V03.sch by A. V. Dolganoff, on Flickr Quote Link to comment Share on other sites More sharing options...

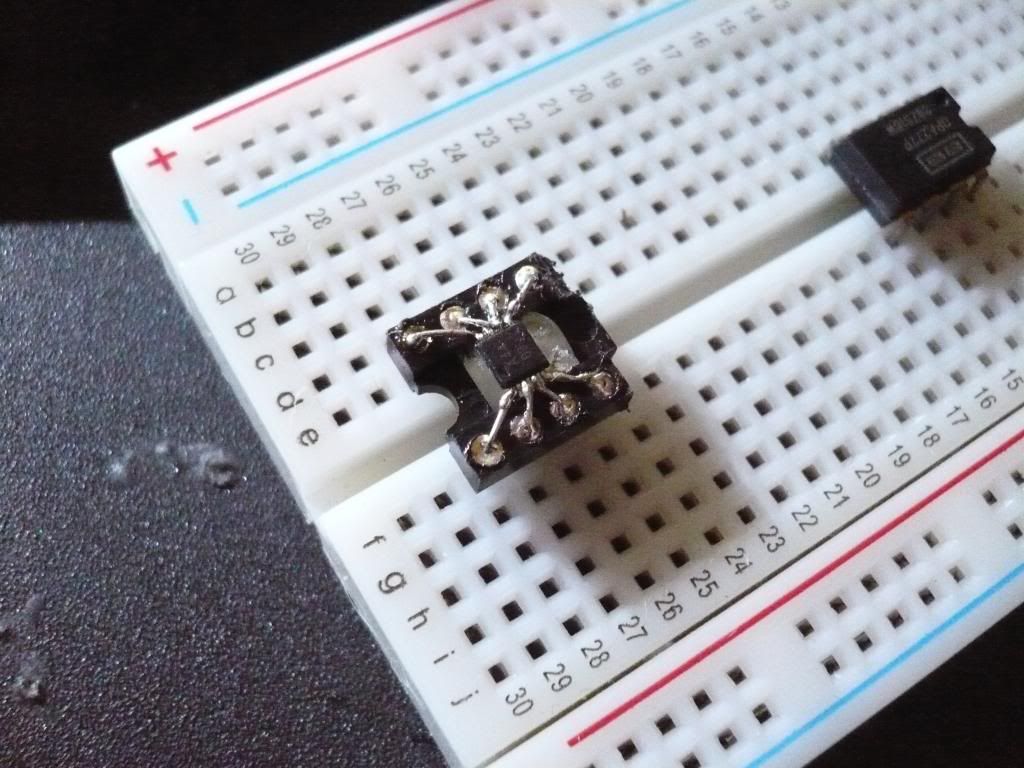

Rémi Posted May 1, 2014 at 08:36 PM Author Share Posted May 1, 2014 at 08:36 PM Enorme ! Bordel j’étais en train le galérer à comprendre et chercher comment faire et toi paf tu me sort ça genre c'est facile... Ça ressemble pas à ce que j'avais vu, c'est quel type de montage ? Et tu est parti de quel base ? Je vais faire le premier proto ce WE. J'ai reçu des OPA2244 de chez texas instrument > Gratuit Par contre c'est petit petit donc pour faire les protos sur breadboard je me suis fait un adaptateur : Sur la photo ça parait fait de manière dégueulasse, mais en vrai c'est tellement petit que j'ai du mal à faire mieux Quote Link to comment Share on other sites More sharing options...
cylens Posted May 1, 2014 at 08:59 PM Share Posted May 1, 2014 at 08:59 PM aaaah, pas mal! j'ai dû me faire un adaptateur 2 dual opamp -> quad opamp et déjà, j'en ai chié, mais alors là, chapeau Quote Link to comment Share on other sites More sharing options...
