Un sujet pas axé sur la fabrication d'une basse mais plutôt sur la fabrication d'un pedalboard d'abord dessiné puis fabriqué avec du contreplaqué de 9mm découpé au laser. Cela facilite grandement la fabrication. Des idées peut être pour vos fabrications futures. On évite la scie sauteuse, la défonceuse etc.....c'est prêt à coller visser, tous les perçages sont déjà faits au laser.

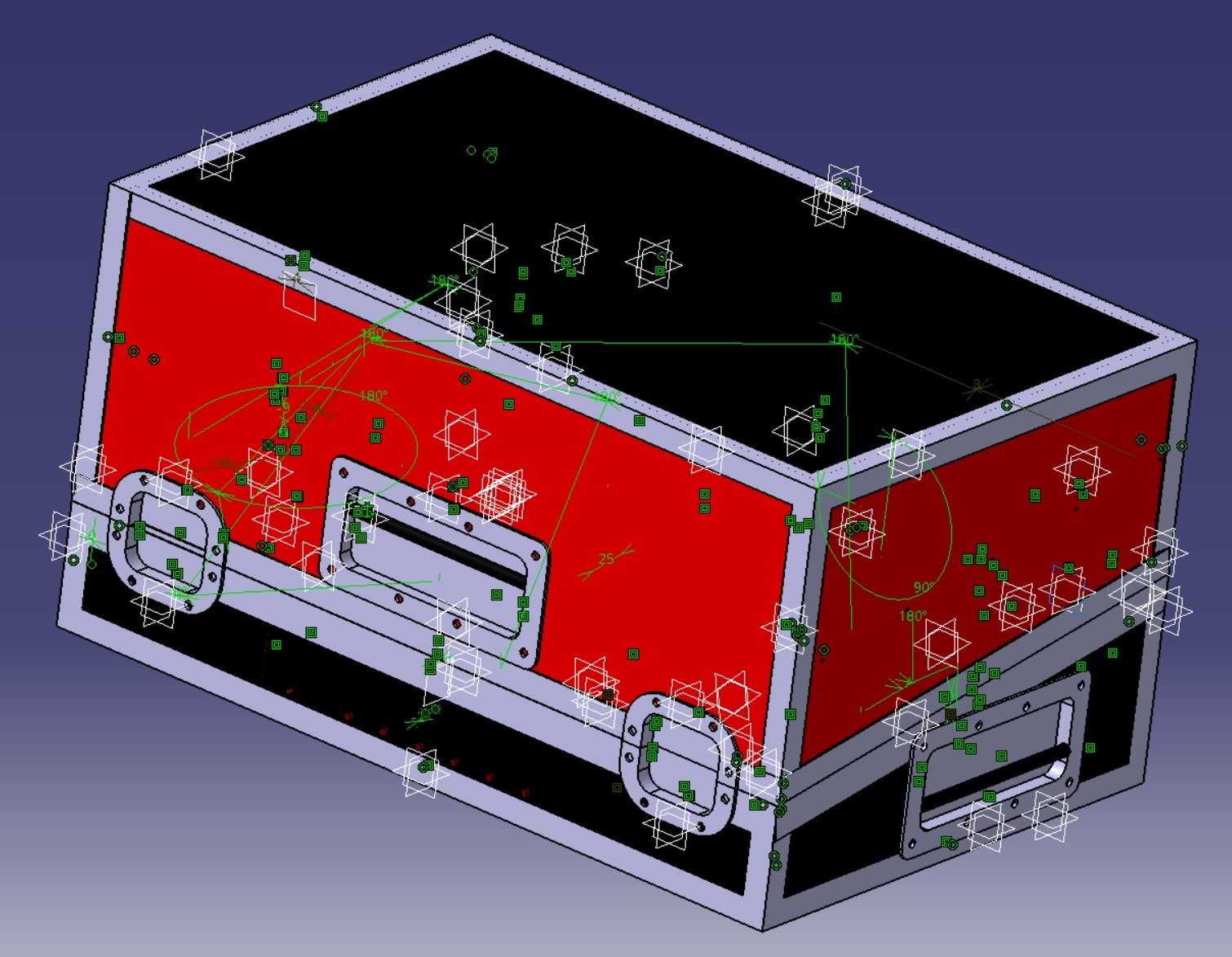

On commence par le modèle numérique du pedalboard :

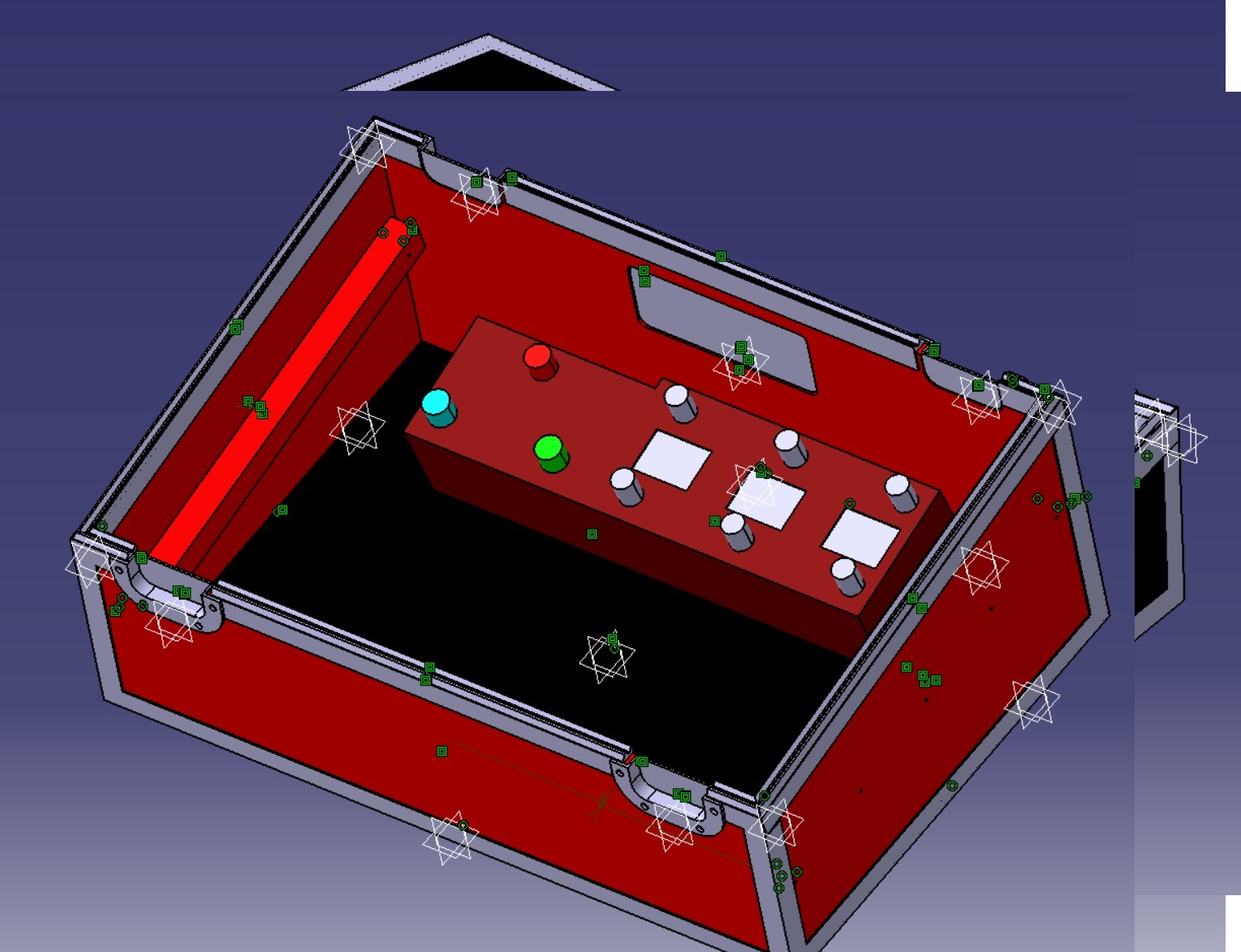

Et du couvercle qui fermera la base. Ce couvercle a une trappe pour glisser dedans le morningstar MC6 Pro et des cables de secours:

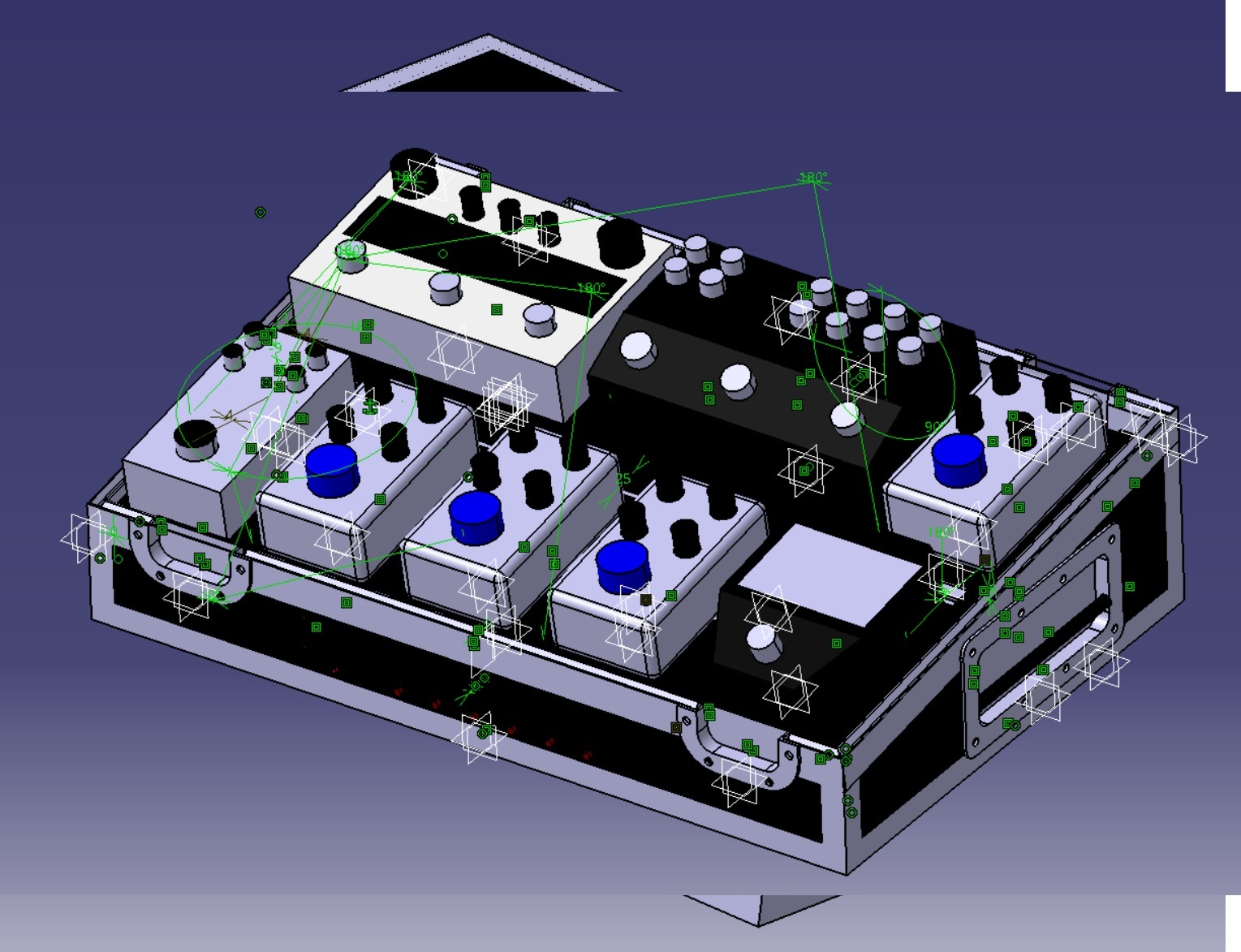

L'assemblage des 2:

Les plans pour la découpe laser de toutes les planches :

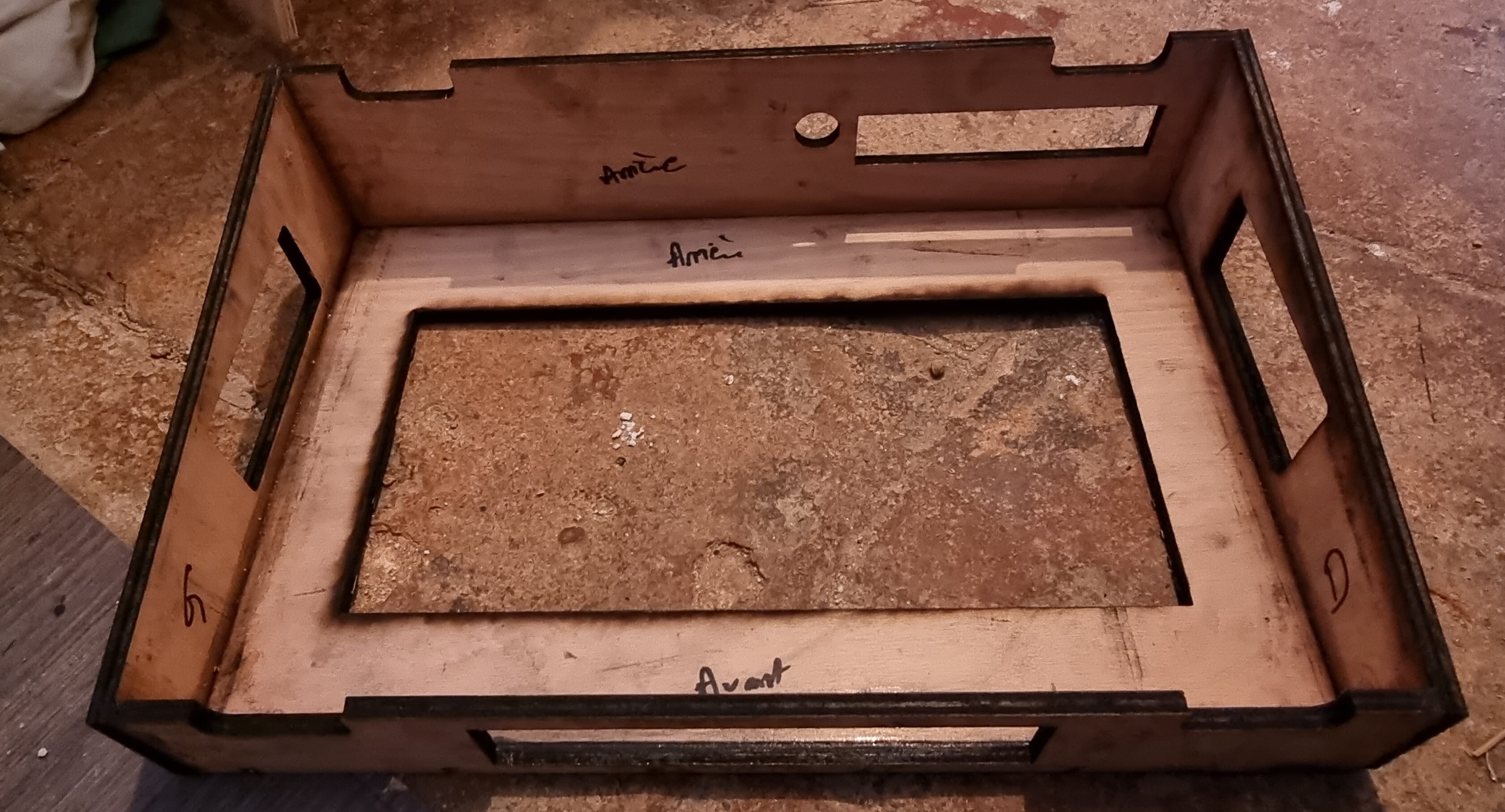

Et hop on commence par la partie pedalboard :

La suite bientôt......

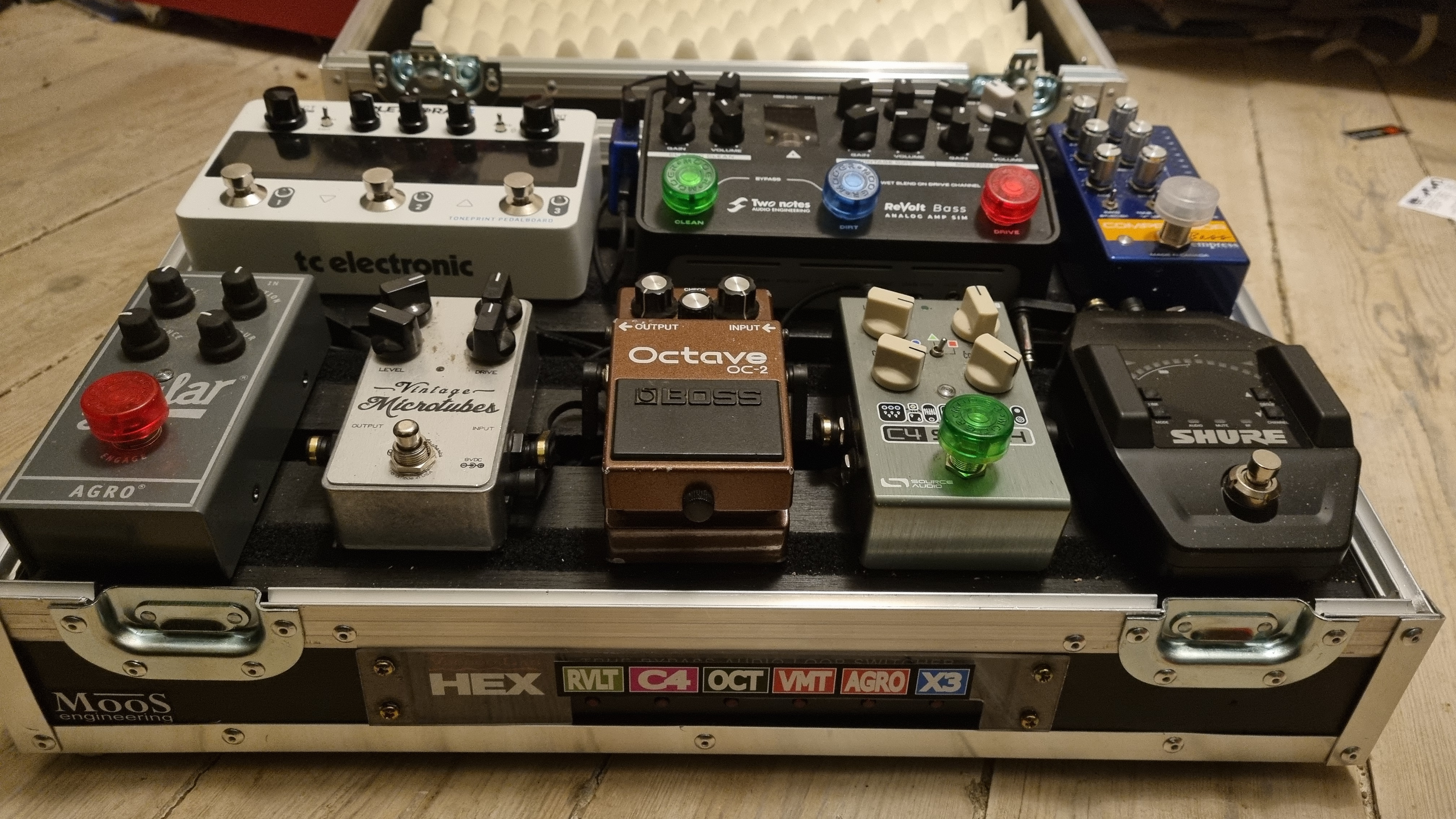

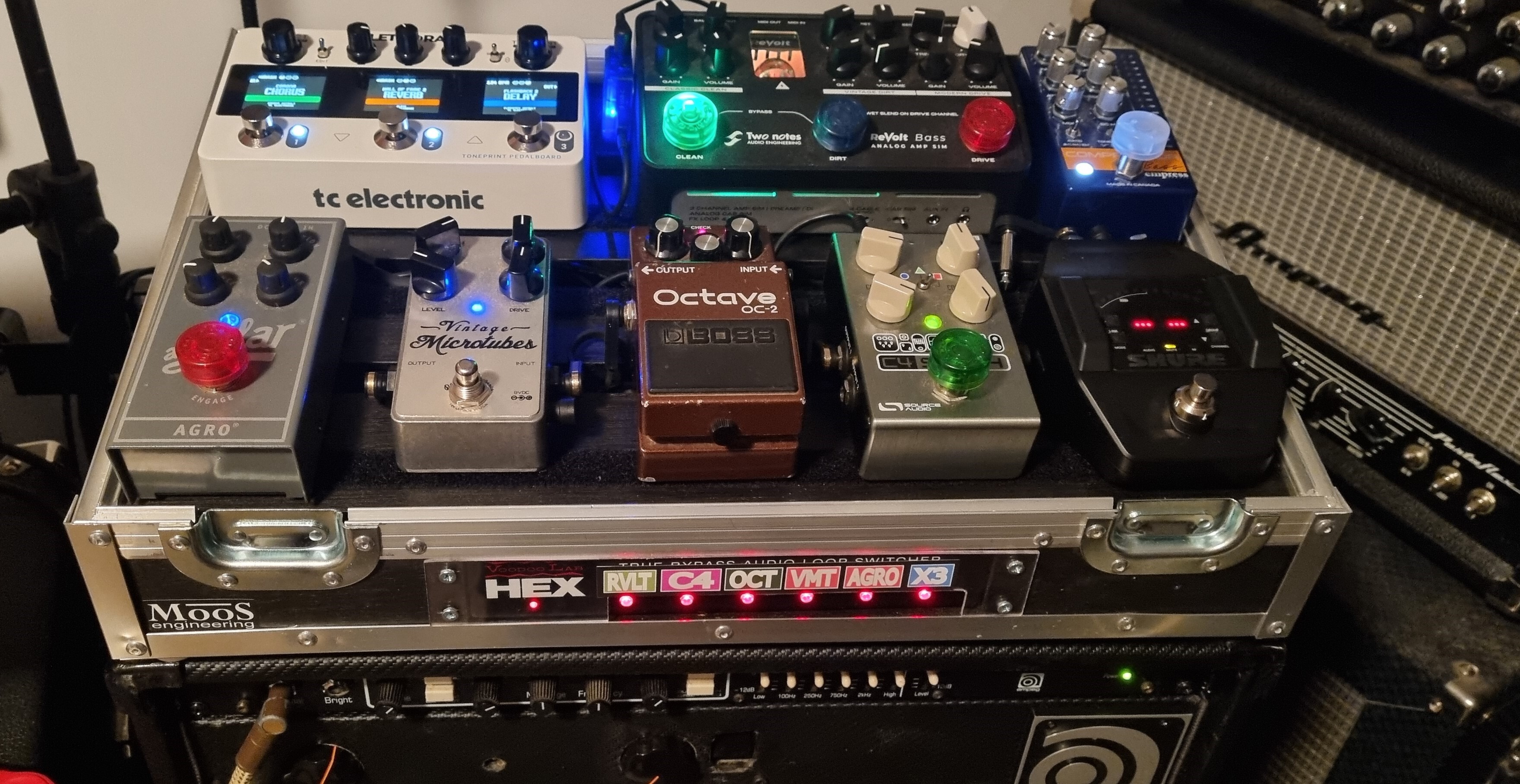

On obtient ça après quelques heures de boulot. Vous pouvez voir le switcher voodoolab, la trappe pour accéder au cablage par le dessous du pedalboard. Le switcher est protégé par une plaque de plexi à part les boutons lumineux afin de voir quelle boucle est activée et repasser en manuel si problème dans la commande avec le MC6

Le mini pedalboard pour la commande:

Du coup le pedalboard est relié et posé sur la tête, le mini pedalboard fonctionne à mes pieds sans fil avec une batterie.

Si certains sont intéressés je peux filer les plans, fichiers, la liste des fournitures etc.....

Edited January 23, 2024 at 06:54 PM by lamoussa
