Achat d’un ampli class D sur Ali


gre

Recommended Posts

Ca c’est carrement grand. Il faudrait 220x150x60

J’en ai trouvé sur Ali mais c’est quasi le prix de l’ampli.

je vais faire de la recup ou du réemploi. Je vais trouver.
Avec du chassi de vieux de pc, boitier de box internet ou autre

Edited by gre
Link to comment
Share on other sites

Prends une boîte à gâteaux de grand mère.

T'as ça :

https://www.musikding.de/Box-Type-F

ou ça

https://www.musikding.de/BoxType-D-

mais ça commence à faire cher (je précise que je ne bosse pas pour eux)

Edited by sixela
Link to comment
Share on other sites

Il y a 2 heures, sixela a dit :

Après si t’es au millimètre aussi, on va pas s’en sortir. Je crois qu’ils n’ont que ca.

Non je suis pas au milimetre mais faut que ça rentre dedans quand même :ohyeah:

faut que ca rentre et même un peu a l’aise pour pouvoir bricoler tout ça. En plus les dimensions en général c’est les mesures externes.


Ton premier lien fait 190, l’amp fait 220

ton deuxieme fait 55 de haut il me faut au moins 60...

Edited by gre
Link to comment
Share on other sites

Je serais toi, comme dit plus haut j'irai chez Emmaus chopper un appareil électronique old school quelconque aillant peu ou prou les bonnes dimensions. Genre un poste de radio, un vieux tuner HiFi, un truc qui a des boutons et des cadrans.

Tu desosses l'engin, tu mets ton circuit dedans, et ensuite tu remontes dans la façade les boutons d'origine, reliés à rien, juste pour le look. Et ensuite tu répands la légende qu'il s'agit d'un truc vintage ultra rare, genre un ampli à lampes fabriqué en Ouzbékistan avec des pièces de sous marin de l'ex URSS.

Edited by Sven
  • +1 1
  • Haha 3
Link to comment
Share on other sites

Le 09/07/2020 à 02:40, FunkDaFied a dit :

Vraiment sympa ton projet . :victory:

Cela me brancherai bien de faire de même.

Pourrais-tu mettre un schéma stp afin de voir comment tu t'y es pris pour le cablage ?

Avec un rack thon ça doit bien le faire. ..:rolleyes:

Oui je te ferai ça mais’rien de plus simple en fait.

Tout est a dispo reste plus qu’a cabler.

  • Thanks 1
Link to comment
Share on other sites

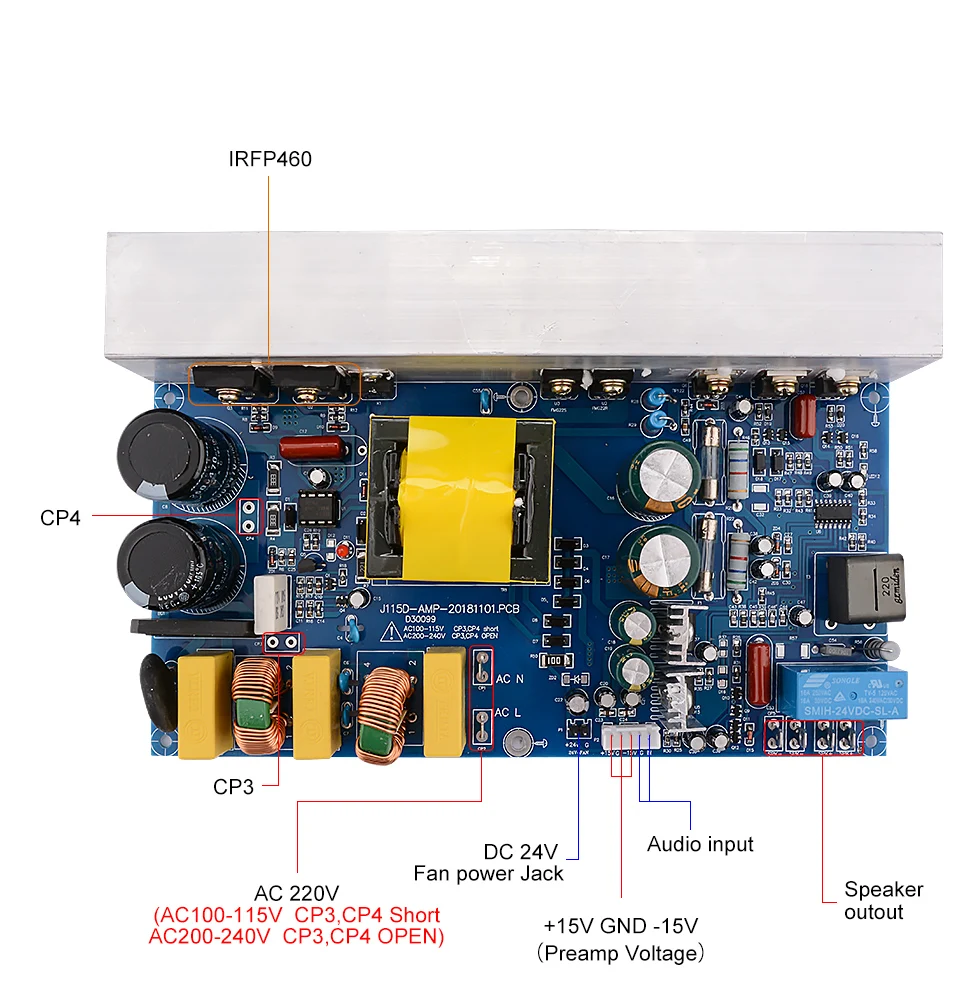

alors tout simplement De gauche a droite

AC 220v > embase a choko (avec un interrupteur c’est plus pratique) : phase et neutre, la terre au châssis quand y en a un :ohyeah: C’est des cosses males donc j’ai cablé avec des cosses femelles


DC 24v > ventilo 24v 2pins (J’ai soudé directement sur la carte)

j’ai rien mis en preamp Voltage (j’utilise un préamp en série branché entre la basse et l’audio input)

audio input > j’ai aussi soudé sur la carte, pin et masse > embase jack 6,35

Speaker out > là aussi c’est des cosses males > y a 2 - et 2 + mais c’est les memes puisque c’est ampli mono. J’ai cablé une embase jack et une embase speakon.

rien de bien compliqué

  • Thanks 2
Link to comment
Share on other sites

  • 3 weeks later...
Il y a 3 heures, gre a dit :

8) pile poil




t'es un ancien si t'as connu ça :D



Pwaaaaa !

La Guillemot 8 in / 8 out ???

C'te classe !

Jamais réussi à la faire marcher correctement, une vraie brelle en MAO à c't'époque ! Mais qu'est ce qu'elle ma fait baver sur les mag de VPC celle-là !



Je sais même pas si je l'ai encore..  ou si je l'ai jeté d'ailleurs...



  • Haha 2
Link to comment
Share on other sites

Oh la la, une Guillemot Isis! Qu'est ce que j'ai pu suer sang et eau pour faire fonctionner ce machin!

Quand j'y pense, sur le plan des entrées sorties, y'avait déjà 8 canaux in et out, du spdif et de l'optique, c'était du grand luxe ! Mais les drivers, mon dieu, et nos PC de l'époque n'avaient pas les reins assez solides pour gérer ça...



Bref, ton montage dans l'engin c'est la classe et t'as les points bonus nostalgie ! :mf_prop:

Edited by Sven
  • Like 1
  • +1 1
  • Haha 1
Link to comment
Share on other sites
