mil77 Posted January 21, 2013 at 09:46 AM Share Posted January 21, 2013 at 09:46 AM (edited) Bonjour à tous, J'ai trouvé, il y a peu de temps, un combo SWR Redhead de 1990. Cet ampli a été, semble t il, un peu modifié et je voulais savoir si certains possesseurs auraient le schéma électrique de la bête, ou encore mieux, quelques photos du circuit intérieur. Si ça vous intéresse, je pourrai rentrer un peu plus dans le détail sur les choses qui me semblent étranges. Merci d'avance, Voici quelques photos : J'ai un tweeter à réinstaller.. Et revoir la sortie de l'ampli vers le baffle interne qui n'est pas au bon endroit... (branchée sur la sortie HP extérieure) Edited January 21, 2013 at 03:15 PM by mil77 Quote Link to comment Share on other sites More sharing options...
CBR Posted January 21, 2013 at 06:20 PM Share Posted January 21, 2013 at 06:20 PM A mon avis, il est foutu. Il faut que tu me le donnes. Plus sérieusement, pose la question en MP à Fanchondeslandes, il en a eu un dernièrement et l'a pas mal bidouillé. Super matos by the way. Quote Link to comment Share on other sites More sharing options...
mil77 Posted January 21, 2013 at 06:56 PM Author Share Posted January 21, 2013 at 06:56 PM (edited) Merci ! Justement, j'ai acheté cet ampli en connaissance de cause et en sachant que Fanchon allait m'apporter de l'aide... Après, je ne sais pas exactement quelles sont les évolutions de schéma entre redhead et super redhead... Pour illustrer cette différence de cable de raccordement des speakers internes, une photo sur ce qui semble être l'origine (merci googleimages!) alors que le mien est branché sur une prise jack male male et sur la prise extension speaker. Edited January 21, 2013 at 06:58 PM by mil77 Quote Link to comment Share on other sites More sharing options...
CBR Posted January 22, 2013 at 06:43 AM Share Posted January 22, 2013 at 06:43 AM À mon avis, la prise d'origine a dû cramer. Tu l'as testée ? Quote Link to comment Share on other sites More sharing options...
mil77 Posted January 22, 2013 at 07:11 AM Author Share Posted January 22, 2013 at 07:11 AM En fait, ce n'est pas une prise mais un bloque cable en plastique, que l'on voit sur l'arrière. Il faut juste que je retrouve comment cabler à l'intérieur... Quote Link to comment Share on other sites More sharing options...
Jan Posted January 22, 2013 at 07:43 AM Share Posted January 22, 2013 at 07:43 AM Géneralement la sortie HP et la sortie baffle additionnelle sont câblées en parallèle.Par contre dans ton cas, il semble y avoir une différence sur la sortie "standard" : Tip woofers, ring horn.Pour résumer il y a un câble stéréo en place ( normalement ) et on commande séparément les HP de graves et le tweeter. A priori il y a donc 2 ampli, un peu comme chez Gallien, l'ampli du tweeter n'est pas aussi puissant mais c'est normal. Tu peux vérifier simplement en suivant les fils de l'aténuateur en place dans l'ampli ( le boitier noir ), l'un des fils doit arriver sur le jack de sortie.Vérifie déjà le jack pour être sûr. Si l'ensemble des fils qui arrivent sur l'embase est exploité, pas de soucis.Pour le reste, les modifs ne semblent pas importantes, mais sans vérifier difficile d'être sûr. Les schémas existent, mais ils ont été scannés un poil a l'arrache. Quote Link to comment Share on other sites More sharing options...
mil77 Posted January 22, 2013 at 10:35 AM Author Share Posted January 22, 2013 at 10:35 AM Salut Jan, Tu te souviens, on était passés te voir avec Fanchon ! Il m'arrive souvent de penser à ta Wal. En fait, sur la sortie standard (baffle interne), il n'y a plus de jack. C'est juste le bloque cable en plastique noir qu'on aperçoit. Sur le jack de sortie externe, tous les cables sont raccordés : Je ne vois pas de cable stéréo en attente..dans l'ampli. Et sinon, je pensais à la pose du tweeter dans le baffle, tous les fils arrivent sur la même prise jack femelle et les deux fils sont en attente dans le baffle Ca vous paraît conforme ? J'ai récupéré les scans des schémas. Reste à s'y retrouver... (je suis vraiment une quille en électronique) En tous cas, quand il sera de nouveau sur pattes, il sera bien sur possible de l'essayer (j'habite toujours à Nemours !) Quote Link to comment Share on other sites More sharing options...
Kinou5 Posted January 22, 2013 at 10:38 AM Share Posted January 22, 2013 at 10:38 AM Moi aussi j'suis impatient de l'essayer !!! Quote Link to comment Share on other sites More sharing options...
mil77 Posted January 23, 2013 at 10:06 AM Author Share Posted January 23, 2013 at 10:06 AM Pas de souci !!! Avec cet ampli, j'ai du Ledaig 10 ans à essayer... Quote Link to comment Share on other sites More sharing options...

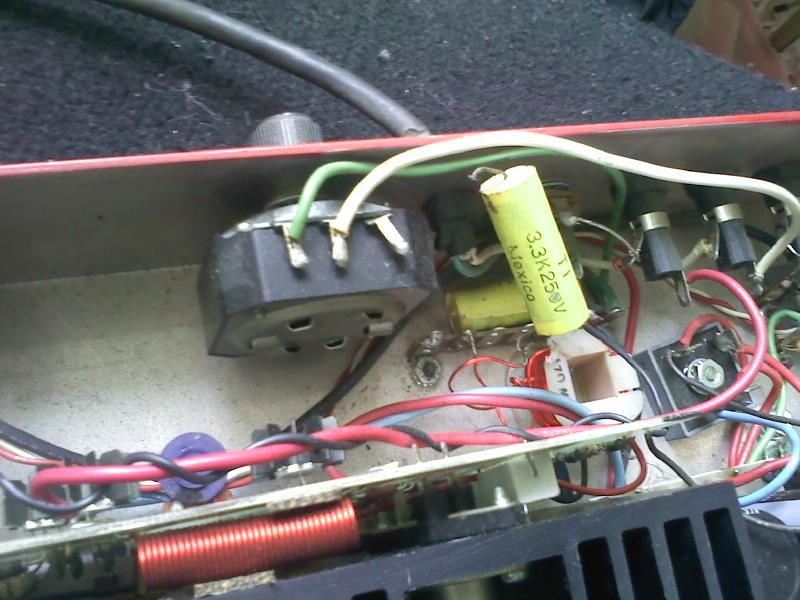

beu Posted May 10, 2013 at 06:02 AM Share Posted May 10, 2013 at 06:02 AM Bonjour j'avoue que ce topic tombe à point pour moi. j'ai le même swr redhead de 90, et il semblerait que le tweeter ne fonctionne pas. je l'ai démonté, et la réparation à faire semble évidente voici la photo du truc: a priori, le composant jaune est dessoudé, et il faudrait juste le re-souder à la 3ème patte du potard de hi-cut (ok, ça paraît évident, mais comme je n'y connais rien, je préfère demander confirmation) merci! Quote Link to comment Share on other sites More sharing options...
beu Posted May 10, 2013 at 06:24 AM Share Posted May 10, 2013 at 06:24 AM oups l'image n'apparaît pas (non seulement j'y connais rien en électronique, mais je suis aussi débutant en forum...) la voilà: Quote Link to comment Share on other sites More sharing options...
lejimi Posted May 12, 2013 at 04:57 AM Share Posted May 12, 2013 at 04:57 AM Je posterai un peu plus tard des photos détaillées de l'intérieur du mien au cas où ça pourrait aider. De mon côté j'ai toujours un souci avec le jack femelle d'entrée d'instrument : ça branle dans le manche, du coup ça craque, ça grogne et ça siffle... J'ai pourtant tout tripatouillé, tortillé, resserrer là-dedans... Quote Link to comment Share on other sites More sharing options...
Nounouk Posted May 12, 2013 at 08:39 AM Share Posted May 12, 2013 at 08:39 AM beu, mil77 -> A vous 2 vous avez de quoi reparer en comparant vos photos. Quote Link to comment Share on other sites More sharing options...
danboney Posted May 12, 2013 at 08:57 AM Share Posted May 12, 2013 at 08:57 AM (edited) au vu des 2 photos , il me semble que c'est un filtre passif ( pour le tweeter ) qui est monté sur cet amp directement dans l'ampli ... habituellement , on voit ça plutot à l'intérieur du cab la bobine en cuivre c'est très proba une self , et a confirmer , mais il y a certainement un condensateur dont la valeur tourne autour des 2 a 4 µf ... ... ... sur les photos on voit bien une résistance , et un atténuateur , ( le gros potard ) , c'est d'ailleurs bel et bien sérigraphié high frequency atténuator à coté de la prise jack stéréo TRS ( tip ring sleeve) qui est appelée tip/woofer - ring / horn tout ça ressemble bien a un filtre passif ... pour le jack stéréo => tip c'est l'embout , ring c'est la bague du milieu et sleeve c'est la masse généralement , tip et ring sont utilisés pour les deux + séparés d'un cable stéréo ... dans le cas du red head , le tip va au + du hp de grave et le second + , soit le ring , est très proba cablé vers le filtre passif qui va au + du tweeter ( horn ) tout cela est à confirmer ., mais je vois bien ça comme ça .. Edited May 12, 2013 at 09:09 AM by danboney Quote Link to comment Share on other sites More sharing options...
beu Posted May 12, 2013 at 11:36 AM Share Posted May 12, 2013 at 11:36 AM mil77, si je peux être utile en prenant des photos du mien, tu me dis! je serais content d'aider! Quote Link to comment Share on other sites More sharing options...
danboney Posted May 13, 2013 at 07:47 AM Share Posted May 13, 2013 at 07:47 AM mode HS ... pour mil et kinou ... et pit être d'autres ... ya un bass day en prépa secteur fontainebleau ... faut aller voir par là => http://forum.onlybass.com/index.php?/topic/74593-ob-day-secteur-fontainebleau-les-25-etou-26-05/ Quote Link to comment Share on other sites More sharing options...
lejimi Posted May 13, 2013 at 04:04 PM Share Posted May 13, 2013 at 04:04 PM (edited) Comme promis quelques clichés de mon propre Redhead pour le cas où ça pourrait servir. S'il en faut d'autres yaka d'mander : l'une des grandes qualités de la bête étant qu'elle est particulièrement rapide à démonter. Pour ma part j'ai un souci au niveau du jack femelle de l'entrée instrument : ça branle dans le manche, du coup j'ai plein de bruits parasites. J'ai resserré tout ce qui était resserrable, mais... ça branle encore. Les photos : Edited May 13, 2013 at 04:06 PM by lejimi Quote Link to comment Share on other sites More sharing options...
beu Posted May 13, 2013 at 05:22 PM Share Posted May 13, 2013 at 05:22 PM ok merci beaucoup! c'est bien ce que je pensais! u coup, la patte du bas du composant jaune et vertical, est soudée sur un fil de la bobine rouge, et sur l'espèce de "peigne" qui est vissé sur la tôle de l'ampli, c'est bien ça? en tout cas, je crois bien que mon redhead va retrouver du tweeter! cool! encore merci Quote Link to comment Share on other sites More sharing options...
Nounouk Posted May 13, 2013 at 05:34 PM Share Posted May 13, 2013 at 05:34 PM Pour bien faire, il faudrait en profiter pour fixer ce condo sur le Lpad avec un coup de mastic-colle ou pistolet a colle, pour lui eviter des contraintes inutiles sur ses pattes lors des deplacements (voir photo du jimi) C'est peut etre pour ça que ça a laché. Quote Link to comment Share on other sites More sharing options...
mil77 Posted May 17, 2013 at 12:35 PM Author Share Posted May 17, 2013 at 12:35 PM Salut les amis, Je n'avais pas vu qu'il y a avait eu des réponses car je pensais recevoir des notifications par mail, Mon ampli est réparé. C'est marrant, ces dates inscrites au marqueur. J'ai d'autres photos, si vous êtes intéressés ! Quote Link to comment Share on other sites More sharing options...
