gaiol Posted October 17, 2009 at 07:16 PM Posted October 17, 2009 at 07:16 PM Bonjour à tous, D'abord, enchanté, c'est mon premier message sur ce forum mais je vous épie depuis plusieurs semaines maintenant. J'aimerais remplacer le transfo torique d'un Trace Elliot 130W qui provient du Canada. J'ai le transfo 230V vers 110V mais j'aimerais le virer et remplacer le transfo interne de l'ampli. Je sais qu'il existe plusieurs qualités de transfo (blindage) et j'aimerais avoir votre avis éclairé sur le sujet en terme de marque à choisir et de puissance. Le transfo interne est un 110V vers 2x40V mais je ne connais pas sa puissance. Je peux toujours mettre des photos si besoin... Merci d'avance ! Quote
Jazz Ad Posted October 17, 2009 at 07:22 PM Posted October 17, 2009 at 07:22 PM Salut. Le mieux est de t'adresser à un centre agréé Trace Elliot. Quote
gaiol Posted October 17, 2009 at 07:46 PM Author Posted October 17, 2009 at 07:46 PM (edited) Merci pour le lien. Le problème, c'est que je suis en Belgique et que ça m'étonnerait qu'ils donnent des conseils via mail ou téléphone sans palper un peu. Je n'ai pas la facture de l'ampli, je l'ai eu d'occaze. Je voulais juste un conseil en matière de transfo torique, s'il y en avait une marque meilleure qu'une autre pour de l'audio. Un petit lien intéressant : Le torique... Un transfo idéal ? Je continue mes recherches... Edited October 17, 2009 at 08:54 PM by gaiol Quote
Jan Posted October 17, 2009 at 09:42 PM Posted October 17, 2009 at 09:42 PM Coucou Quel est ton modéle, je peux regarder par rapport au schema. Combien as tu de primaire au niveau du transfo ? Pour le reste, un transfo torique standard conviendra tout a fait. Les termes audio et autre, c'est surtout du marketing. Pour le blindage ca ne sert a rien ou si peu. Quote
gaiol Posted October 18, 2009 at 09:50 AM Author Posted October 18, 2009 at 09:50 AM Salut Jan, Mon modèle, c'est le GP7SM 130. Il n'y a qu'un seul primaire, c'est ça le problème. D'habitude, on trouve un petit switch sur l'arrière qui permet de passer de choisir la tension secteur. Mais là, pon d'balle évidemment. Le fusible est à 1A. On calcule sa puissance par rapport au primaire ou au secondaire ? Merci pour les précisions. C'est quand même pas facile à dégoter ces choses-là. Quote
Jan Posted October 18, 2009 at 11:09 AM Posted October 18, 2009 at 11:09 AM J'ai vérifié sur un ampli de la même série mais plus costaud ( qui a le selecteur 230/110 ) normalement tu dois avoir 2 secondaires symetrique ( soit 6 fils ) 3 fils qui vont au préamp, 3 autres a la partie puissance. Géneralement Trace utilise des transfos bas profils pour une question de place. Vérifie si l'étiquette donne des infos sur le transfo, sinon il faut prendre un ou 2 transfo compatible et les choisir en fonction de la puissance et tension de sortie ( comme il est pas en panne, faut la mesurer ) Tu peux aussi commander directement la pièce, mais ca risque d'être assez cher. Quote

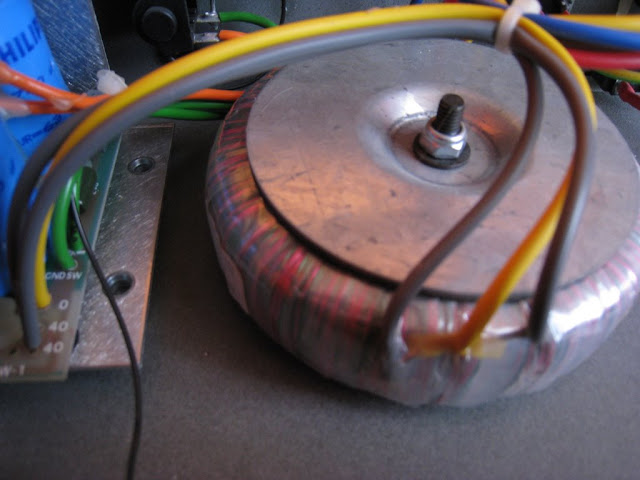

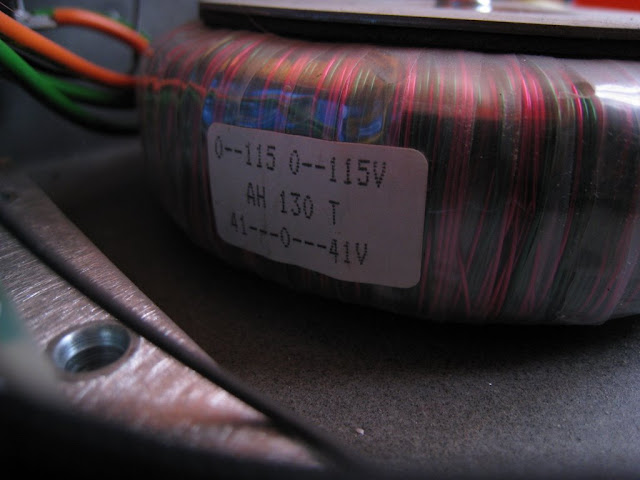

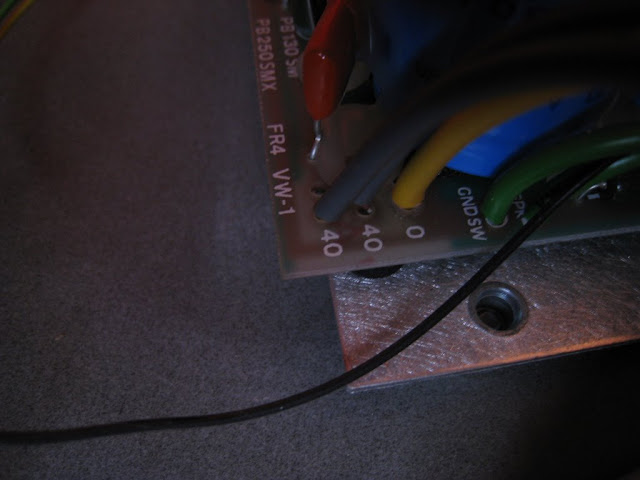

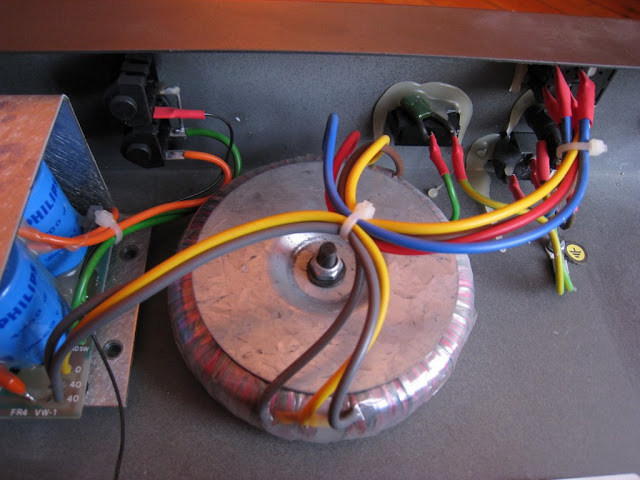

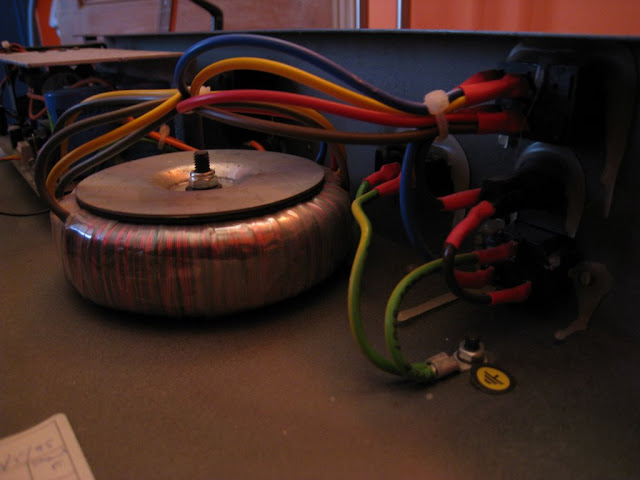

gaiol Posted October 18, 2009 at 12:21 PM Author Posted October 18, 2009 at 12:21 PM (edited) Bon apparemment, je me suis gourré. Il y a deux primaires et deux secondaires mais que 3 fils pour le secondaire. Je crois que les photos seront plus explicites. Puisqu'il y a deux primaires à 110, il y a peut-être moyen de s'arranger pour lui injecter du 220 sur deux fils et raccorder les deux autres ou je rêve ? Merci beaucoup pour ton temps ! EDIT: Pour résumer, le primaire doit être comme celui-ci : et le secondaire, à point milieu, comme celui-ci : D'après cette page, il y a donc moyen de connecter les primaires ensembles pour pouvoir lui injecter du 220. Je vais encore chercher avant de faire une belle connerie. Edited October 18, 2009 at 12:35 PM by gaiol Quote
Jan Posted October 18, 2009 at 02:15 PM Posted October 18, 2009 at 02:15 PM Tu n'as pas de modif a faire en secondaire. Par contre oui en primaire tu dois passer du montage parallèle au montage série... et changer de fusible. Quote
gaiol Posted October 18, 2009 at 03:17 PM Author Posted October 18, 2009 at 03:17 PM C'est trop cool l'électronique quand ça fonctionne !! Voilà, beaucoup moins de souffle à vide et plus besoin de débrancher quand je ne joue plus, le transfo externe chauffait beaucoup (à vide aussi). Plus qu'à changer ce ventilo un peu bruyant. Sans Jan, j'aurais probablement acheté un autre transfo chéro. Merci l'ami ! Quote
Nounouk Posted October 18, 2009 at 07:12 PM Posted October 18, 2009 at 07:12 PM C'est fantastique OB Quote
Piedo Posted October 18, 2009 at 07:15 PM Posted October 18, 2009 at 07:15 PM 'tain, Jan, c'est pas le patron pour rien. La classe. Quote
totorbass Posted October 24, 2009 at 05:55 PM Posted October 24, 2009 at 05:55 PM Pour un son chaud il vaut mieux un transfo torride. Quote
gaiol Posted October 24, 2009 at 08:28 PM Author Posted October 24, 2009 at 08:28 PM Pour un son chaud il vaut mieux un transfo torride. Oui mais j'aime les sons froids et électrique, c'est pour ça que je cherche encore le transfo thorique. Quote
Bk-Flight Posted October 24, 2009 at 08:35 PM Posted October 24, 2009 at 08:35 PM (edited) Jan = The Boss Te ferait péter un Novanex en Mesa ce mec la Pas lèche cul pour deux sous, je le pense sincèrement après avoir studieusement lu tous ses exploits techniques en ligne Edited October 24, 2009 at 08:40 PM by Bk-Flight Quote
iznogoud Posted October 26, 2009 at 04:02 PM Posted October 26, 2009 at 04:02 PM (edited) J'ai l'impression que mon post à foiré... Bon, je remet ça : Electra Sud Ouest te bobines TOUT ce que tu veux à un super tarif. Des fabricants ht de gamme comme Jadis, Quark Concept etc se fournissent chez eux ainsi que plein de DIYers comme moi, de + ils te font ça très vite (dernière commande : 2 transfos custom en 1 semaine) et ça te reviendra moins cher que des transfos de remplacement d'origine : ils sont super compétitifs... Les toriques sont trèèèèèèèèèès appréciables quand tu te construis des tubeys... surtout si ton dos est fragile Edited October 26, 2009 at 04:04 PM by iznogoud Quote
gaiol Posted October 26, 2009 at 04:37 PM Author Posted October 26, 2009 at 04:37 PM J'ai l'impression que mon post à foiré... Bon, je remet ça : Electra Sud Ouest te bobines TOUT ce que tu veux à un super tarif. Des fabricants ht de gamme comme Jadis, Quark Concept etc se fournissent chez eux ainsi que plein de DIYers comme moi, de + ils te font ça très vite (dernière commande : 2 transfos custom en 1 semaine) et ça te reviendra moins cher que des transfos de remplacement d'origine : ils sont super compétitifs... Merci pour le tuyau, ça peut toujours servir ! Les toriques sont trèèèèèèèèèès appréciables quand tu te construis des tubeys... C'est pas des télés ça ? Quote
iznogoud Posted October 27, 2009 at 02:49 PM Posted October 27, 2009 at 02:49 PM non, des amplis audio... Je t'avoue que je n'ai pas cherché à m'initier au fonctionnement des TV à lampes... C'est surtout le gain de poids qui est très appréciable... J'ai le malheur d'être gratteux et là, point de salut sans lampes... Et j'ai le dos fragile... Quote
gaiol Posted October 27, 2009 at 06:04 PM Author Posted October 27, 2009 at 06:04 PM non, des amplis audio... télé tubeys... Je sais, c'est con. Quote
iznogoud Posted October 29, 2009 at 01:54 PM Posted October 29, 2009 at 01:54 PM Hum, je vais peut être paraitre décalé, mais je suis du genre à vivre sans téloche Je me doute bien qu'il y a une boutade, mais elle m'échape un peu Quote
