gre Posted February 6, 2020 at 10:41 PM Share Posted February 6, 2020 at 10:41 PM Je voudrais acheter un ampli Mono class D sur Ali. la question que je me pose c’est comment ca s’alimente ? http://s.aliexpress.com/Zv2Q3uaY Ou ca http://s.aliexpress.com/UvY7v6nY Ou http://s.aliexpress.com/7jm2INZJ 1 1 Quote Link to comment Share on other sites More sharing options...
Jan Posted February 7, 2020 at 09:14 AM Share Posted February 7, 2020 at 09:14 AM Alors c'est assez simple. Tu as 2 type de class D ou H : ceux qui nécessitent une alim externe, et ceux qui ont leur propre alim. C'est indiqué a chaque fois, et en général si tu vois un filtrage, ça indique une alim embarquée. Comme la puissance est très en rapport a la tension d'alimentation, l'alim est bien entendu très importante. Si tu ne veux pas t’embêter, prend les versions AVEC alim intégrée. ( Dans ce cas il ne faut pas oublier de sélectionner la bonne tension ( 110 / 230 ) au cas ou l'alim ne s'adapte pas. ) Si tu part sur la version sans alim, tu peux aussi utiliser une alim classique, pas forcement à découpage. Perso, je partirais sur ça : https://fr.aliexpress.com/item/4000203719983.html Tu rajoute un ventilo 24V, un boitier, un préamp ( si tu utilise un préamp embarqué, l'ampli intègre une alim de +/-15V, ça évite de rajouter une alim dédiée ), une sortie Speakon, une embase IEC Et un préamp de ce type ( https://fr.aliexpress.com/item/4000154240439.html ), avec probablement les fréquences d'action a modifier, l'impédance d'entrée a revoir probablement, ou un préamp interne diy ( Alembic par exemple ) Comme tout est modulable, c'est surtout une question de choix. Autre budget, chez Hypex, qui équipe les Hevos par exemple : https://www.diyclassd.com/diy-amplifier-modules/ 3 1 Quote Link to comment Share on other sites More sharing options...
gre Posted February 7, 2020 at 09:50 AM Author Share Posted February 7, 2020 at 09:50 AM Merci Yan pour ces infos je vais suivre tes recommandations. DiyclassD ca l’air top et bien supérieur mais hors de mon budget. Si je suis ton choix l’ampli Aiyima, pour la partie preamp je suppose que je peux laisser le slot preamp input vide si j’utilise un preamp externe ? Sinon si j’opte pour le choix d’un preamp Interne on est d’accord que le slot +/-15v c’est un output. C’est lui qui va alimenter le preamp en utilisant une partie du 220v d’entree. Le dc 24v fan power jack c’est quoi ? C’est un output aussi ? C’est là que je connecte un ventilo ? CP3 CP4 késako ? derniere question irfp460 c’est les transistor ? Pas d’importance cette info pour moi non ? Quote Link to comment Share on other sites More sharing options...
Jan Posted February 8, 2020 at 06:04 PM Share Posted February 8, 2020 at 06:04 PM Le +/-15v, c'est une alim dédié au préamp embarqué avec le module de puissance, quand il existe, sinon ça reste non utilisé. Le DC24V, c'est pour brancher un ventilateur 24V et refroidir l'ampli. Pour le configurer en mode 230, CP3 et CP4 doivent être ouvert : tu ne touche a rien du coup. Bien sûr tu dois respecter les polarités. Pour le transistor, ça ne change rien pour toi. Attention a l'entrée de l'amplification, je te conseille d'ajouter un volume avant, sinon avec un préamp externe ou une pédale d'effet, le niveau de sortie qui peut être important, risque de driver l'ampli avec un niveau de puissance important. Exemple : https://www.astuces-pratiques.fr/electronique/comment-brancher-un-potentiometre Si un jour je fais une réalisation de ce genre avec un module similaire, je ferais un tuto et des photos, mais globalement il n'y a rien de complexe. Faut éviter les erreurs par contre, je conseille un HP seul ( fond de tiroir mais fonctionnel ), volume très faible, juste pour tester le montage au final, avant de brancher un cab 1 1 Quote Link to comment Share on other sites More sharing options...
gre Posted February 9, 2020 at 10:12 AM Author Share Posted February 9, 2020 at 10:12 AM Cool merci pour ces précieux conseils. Je vais me prendre çuila et je reviendrais une fois reçu avec force photos et commentaires Quote Link to comment Share on other sites More sharing options...

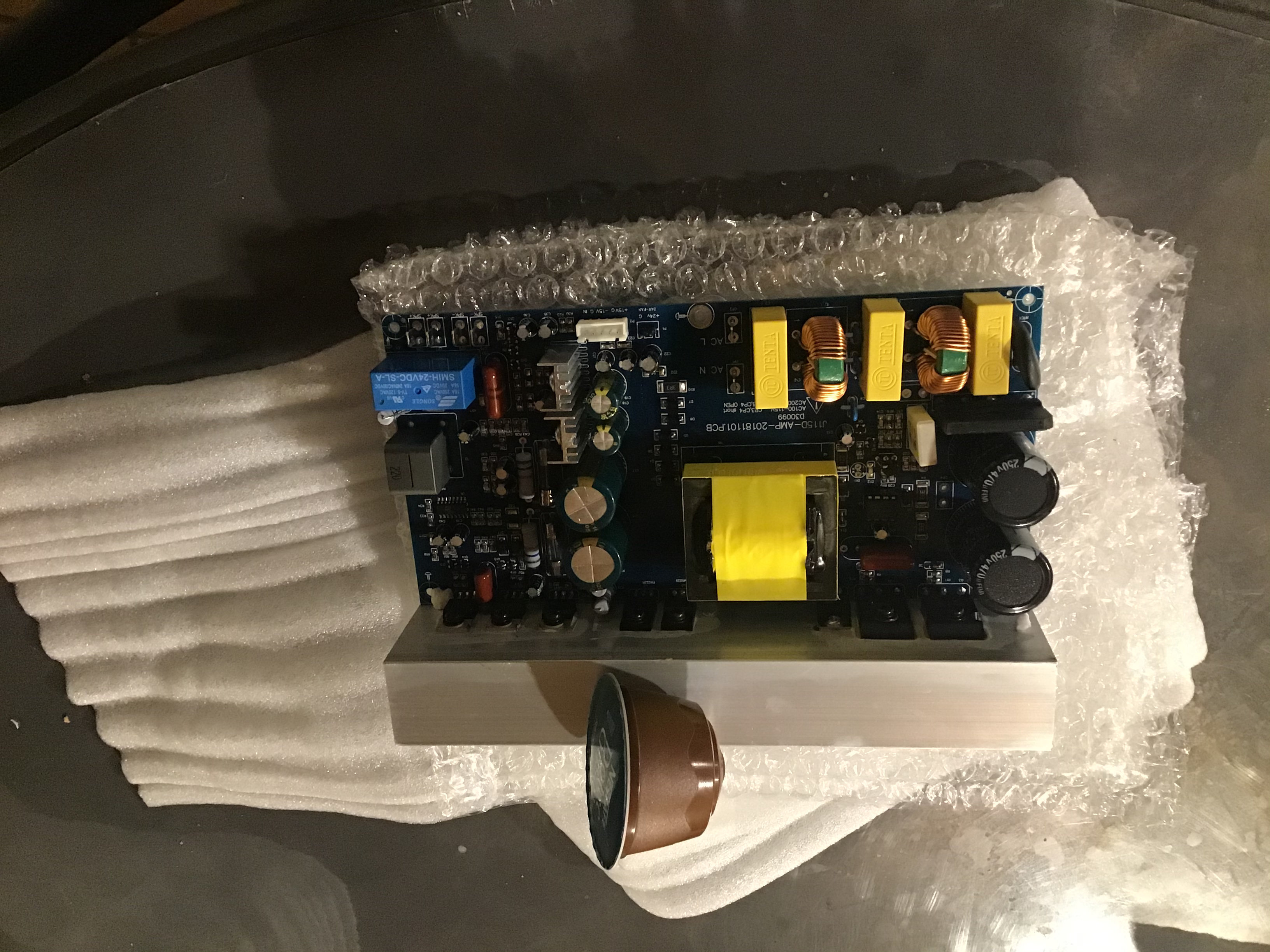

gre Posted March 28, 2020 at 10:24 PM Author Share Posted March 28, 2020 at 10:24 PM Je viens de le recevoir... ça tombe bien j’ai un peu de temps pour bricoler en ce moment 3 Quote Link to comment Share on other sites More sharing options...
yaip Posted March 29, 2020 at 10:16 AM Share Posted March 29, 2020 at 10:16 AM Livré avec une dosette de café. Cool Quote Link to comment Share on other sites More sharing options...
gre Posted March 29, 2020 at 05:31 PM Author Share Posted March 29, 2020 at 05:31 PM Ca c’est du service client Quote Link to comment Share on other sites More sharing options...
gre Posted March 29, 2020 at 06:26 PM Author Share Posted March 29, 2020 at 06:26 PM Une question avant que je fasse des conneries Y’a une polarité sur AC N ou AC L ? Vu que c’est pour aller sur phase/neutre du 220v en courant alternatif La logique voudrait que N soit le neutre et L la phase mais je peux pas vérifier a chaque fois que toutes les prises d’une installation électrique soient branchées dans le bon sens. Quote Link to comment Share on other sites More sharing options...
Jan Posted March 29, 2020 at 07:12 PM Share Posted March 29, 2020 at 07:12 PM Non. Disons que respecter les normes c'est plus simple, et évite de se poser des questions. Je te conseille de relier la terre juste à côté, via la vis d'entretoise de fixation. Tu met une rondelle et hop un fil de terre dessus, idéalement si ton boitier a des parties métallique bien sûr. Attention quelque soit les parties métalliques, il faut les considérer comme "active" de la même façon que celles au potentiels de la terre. La terre est tout, sauf un endroit protégé ( malgré ce que pensent les gens ) Ils t'ont donné un plan de câblage ? Je te conseille vivement de t'en faire un global, en fonction de ce que tu veux faire, avant de commencer. Ça évite bien des soucis. Je vois des fusibles sur l'étage de sortie, mais pas en entrée tension AC, vérifie s'il y en a. Idem si ce n'est pas le cas, il faut en ajouter. Le varistor c'est bien, mais pas suffisant. Quote Link to comment Share on other sites More sharing options...

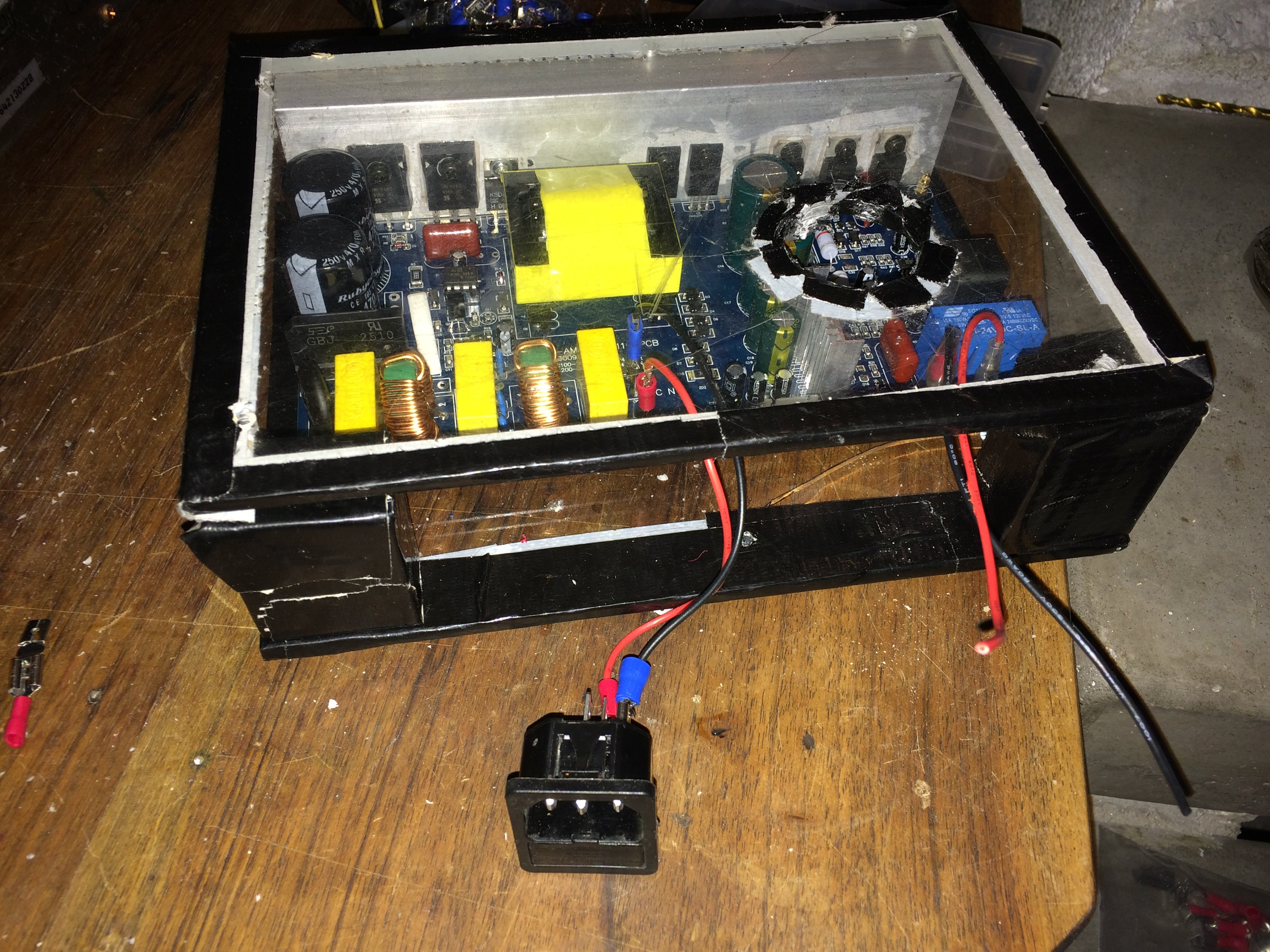

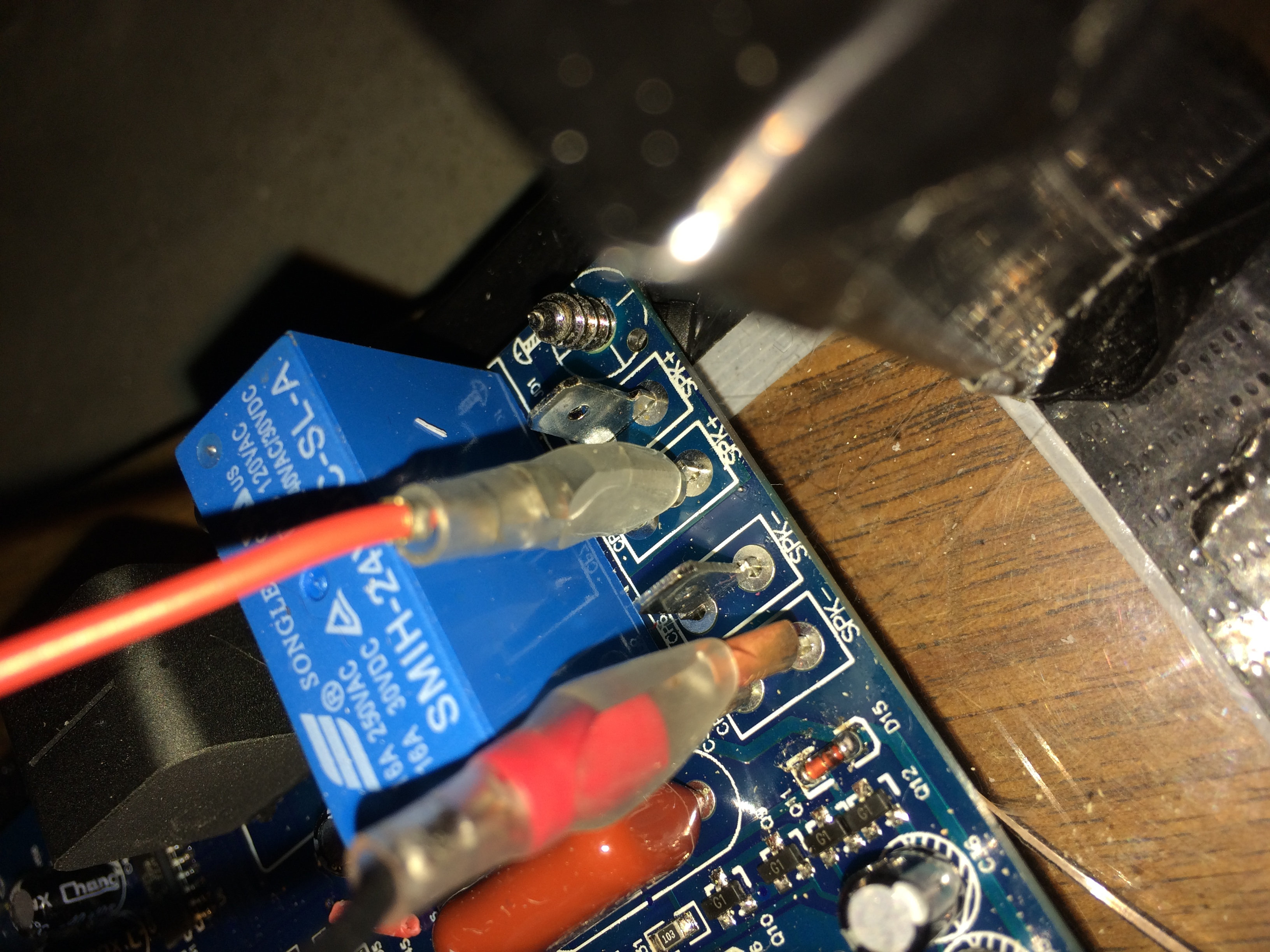

gre Posted March 29, 2020 at 07:22 PM Author Share Posted March 29, 2020 at 07:22 PM Non j’ai pas eu de plan. Juste l’ampli. Pas de connecteurs non plus. pour l’instant j’ai réemplyoyé un boitier en acrylique donc pour la terre c’est zéro. Pour l’instant avant de finaliser quoi que ce soit au niveau chassi et montage je voudrais dejà cabler pour tester. j’ai 4 slot speaker de gauche a droite : négatif/négatif/positif/positif... c’est câblé comment vu que c’est censé etre un ampli mono ? j’ai bon là pour un speaker ? Quote Link to comment Share on other sites More sharing options...
gre Posted March 29, 2020 at 07:26 PM Author Share Posted March 29, 2020 at 07:26 PM (edited) Je vais fermer derrière, intégrer l’embase alim, mettre une embase speakon et une embase jack pour l’entrée depuis le préamp. Edited March 29, 2020 at 07:30 PM by gre Quote Link to comment Share on other sites More sharing options...
gre Posted March 31, 2020 at 07:53 PM Author Share Posted March 31, 2020 at 07:53 PM J’ai pu brancher tout ça. ca marche je vais pouvoir finaliser mon montage. Alors verdict avec un essai rapide. je l’ai branché avec un préamp en pédale un clone de sadowsky made in Cylens. Le son est top, aucun souffle, pas de coloration aprioris, autant que je puisse m’en rendre compte. j’ai essayé vite fais je referai des essais une fois tout remonté proprement dans son boitier. Mais a premiere vu on est loin des 500w rms annoncé. je ferais des comparo mais je me retrouve avec la meme sensation de puissance sonore que je pouvais avoir avec le Dagone 480, avec le meme préamp en amont mais bon cela dit le Dagone délivre 480w. je ferais des comparaisons. en tout cas ca sonne bien. Je suis pas mécontent pour l’instant de tout façon au vu du prix déboursé. 2 Quote Link to comment Share on other sites More sharing options...
michel_olivier Posted March 31, 2020 at 09:50 PM Share Posted March 31, 2020 at 09:50 PM Top ça! Il faut voir le niveau de ton préamp en pédale, s'il est un peu faible, ça peut donner l'impression de manquer de puissance. Mais c'est super de t'être lancé, je pense que tu vas créer des émules! 1 2 Quote Link to comment Share on other sites More sharing options...
gre Posted April 1, 2020 at 08:17 AM Author Share Posted April 1, 2020 at 08:17 AM Je vais demander à Cylens des infos technique si il en a. Un schéma ou quoi pour voir Excatement combien il envoi de volt ou minivolt j’en sais rien en fait comment ça se mesure. Apres j’ai un autre préamp, je vais faire pleins de test Quote Link to comment Share on other sites More sharing options...

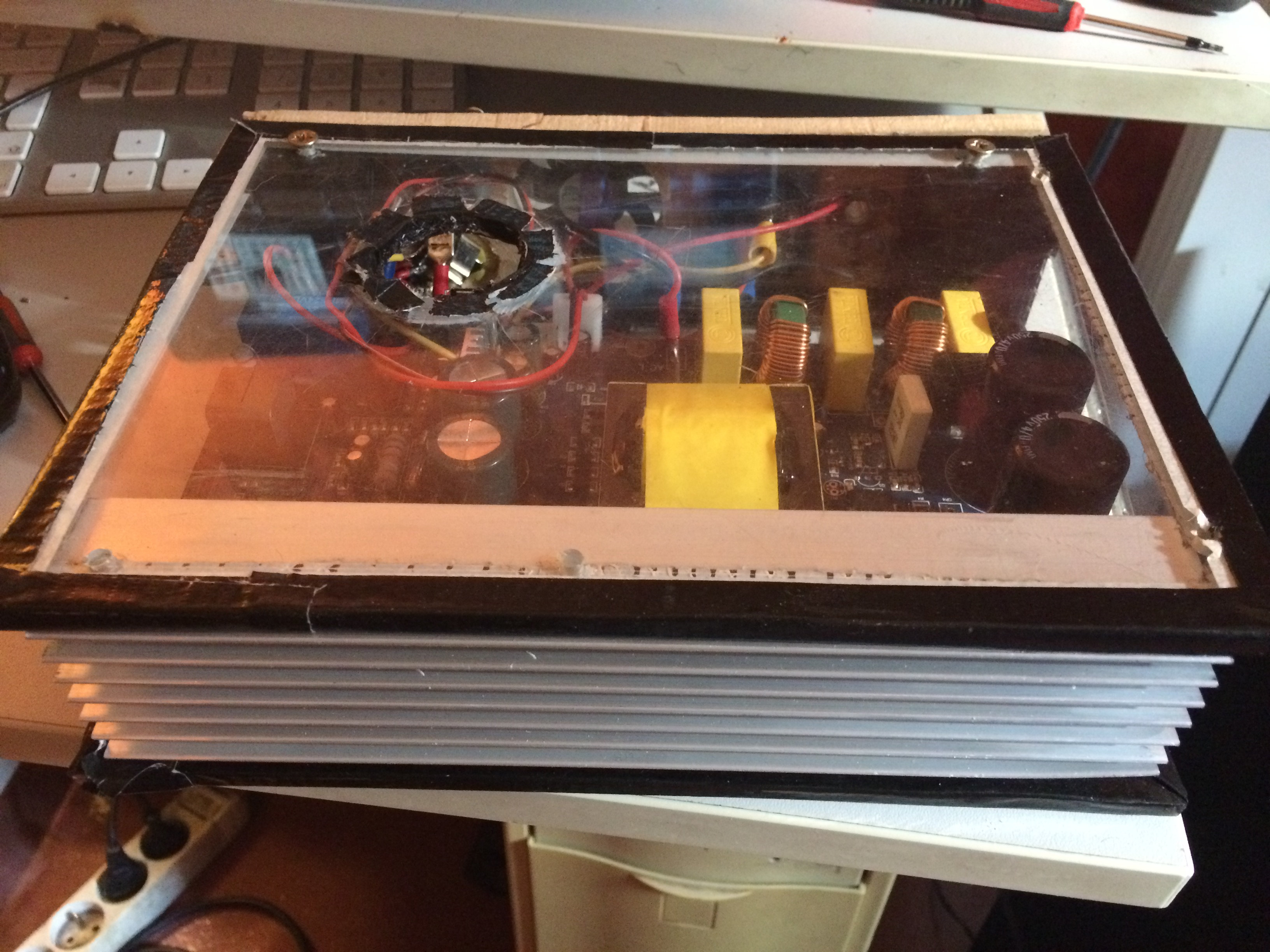

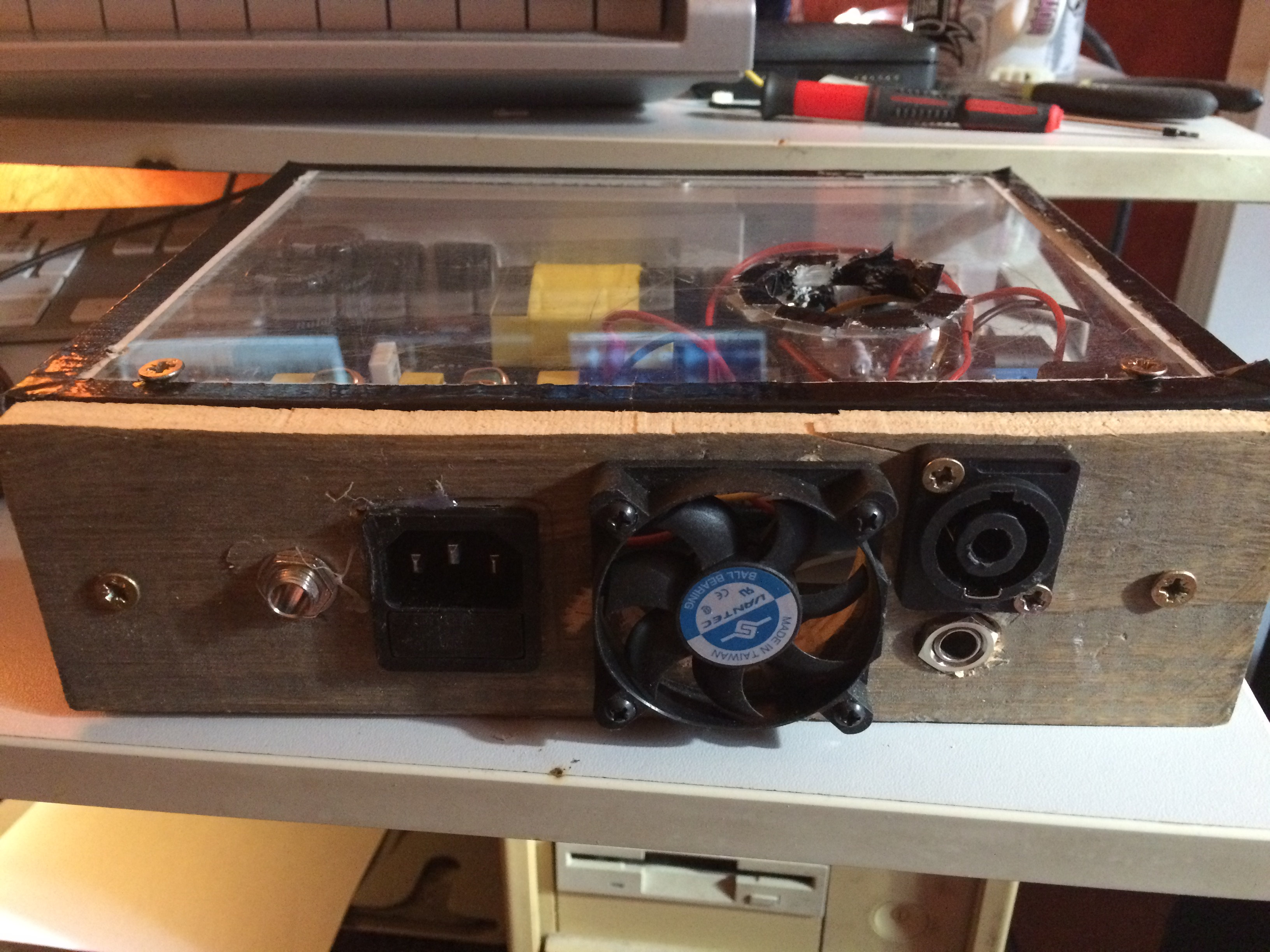

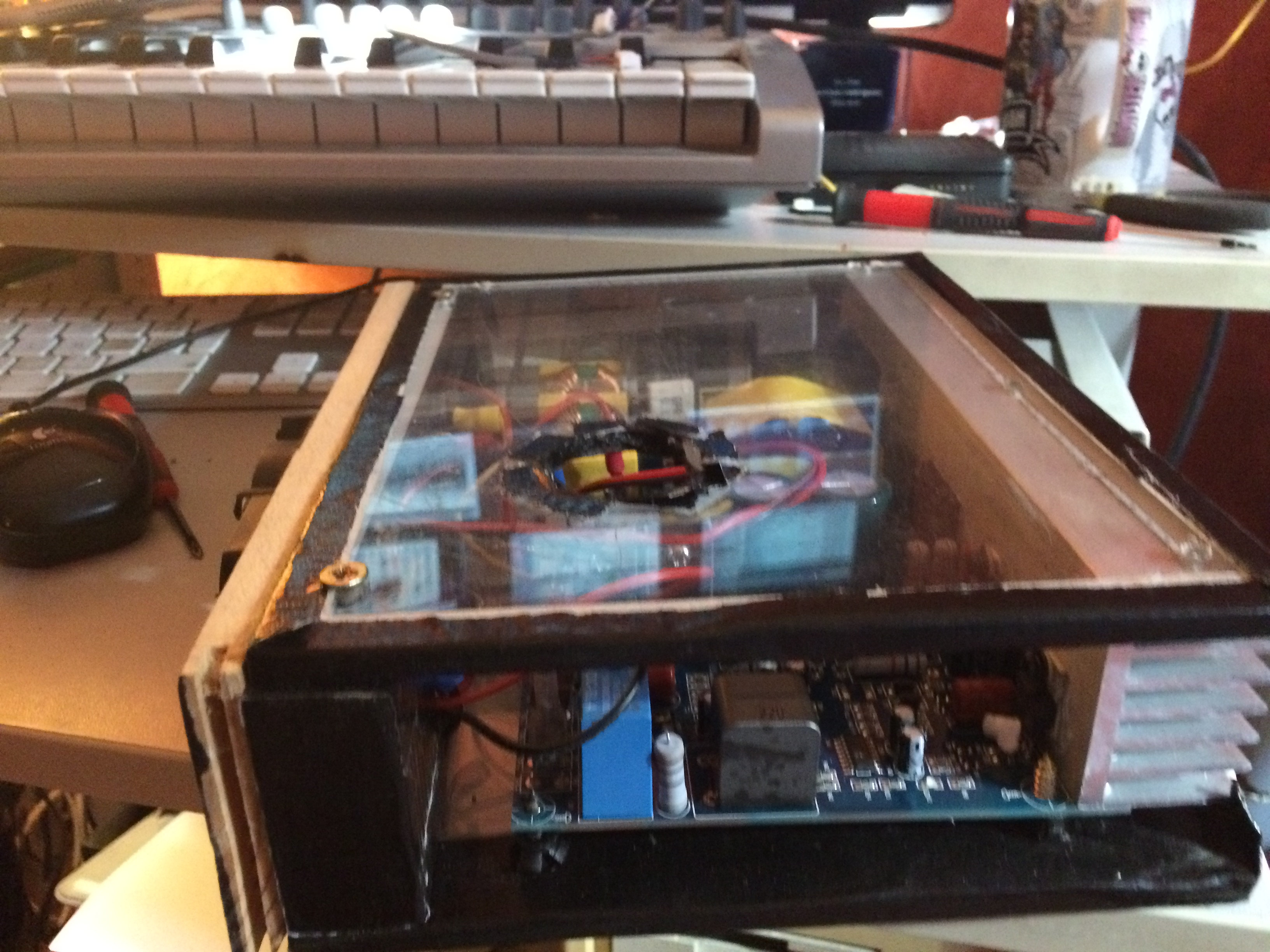

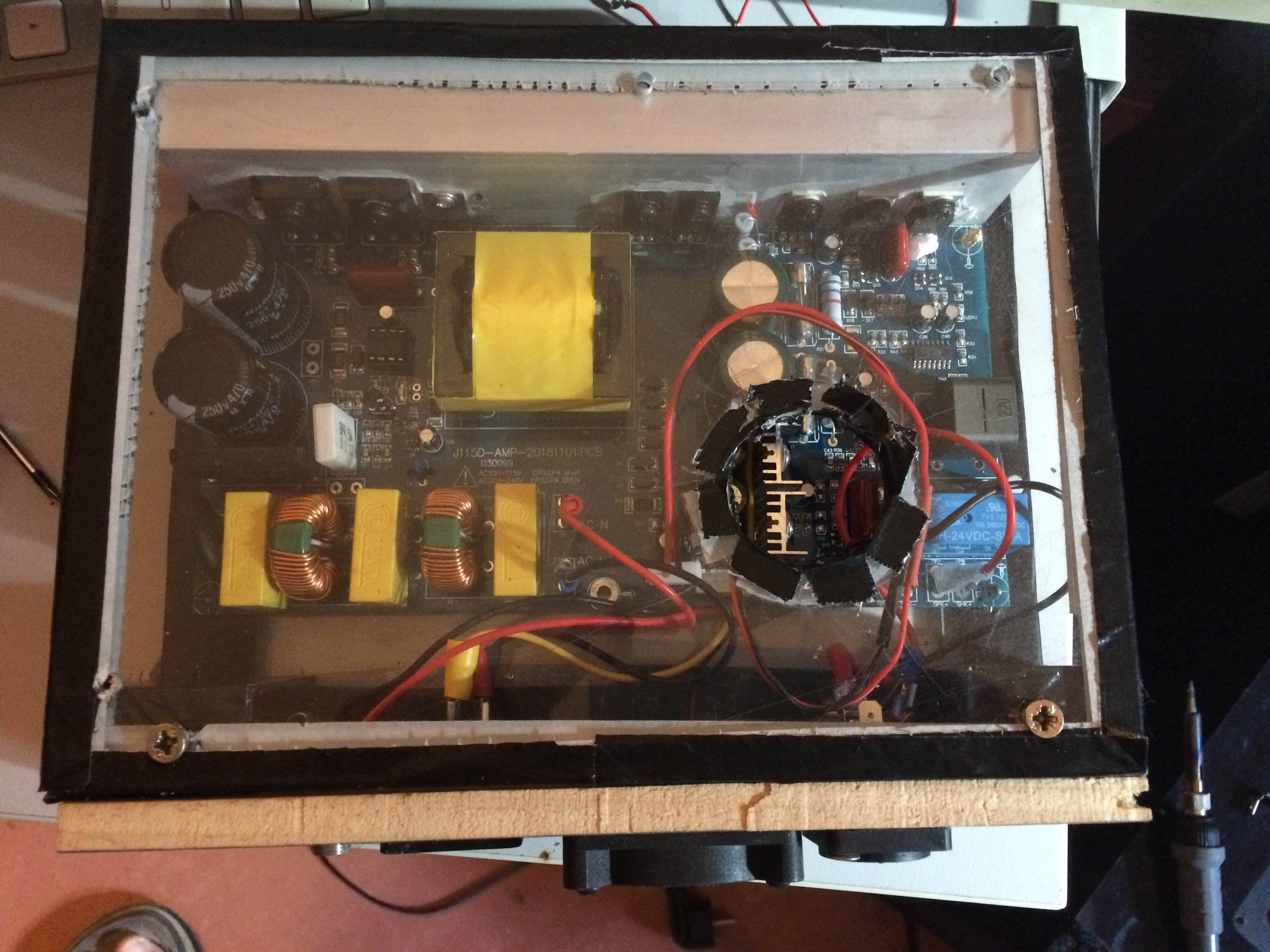

gre Posted April 1, 2020 at 04:21 PM Author Share Posted April 1, 2020 at 04:21 PM bon voilà pas trés orthodoxe mais j’avais que ça sous la main 1 Quote Link to comment Share on other sites More sharing options...
gre Posted April 1, 2020 at 06:17 PM Author Share Posted April 1, 2020 at 06:17 PM ca marche fort en fait Par contre je vais enlever le ventilo ou y mettre un inter parce que putain y fait un de ces raffut Quote Link to comment Share on other sites More sharing options...

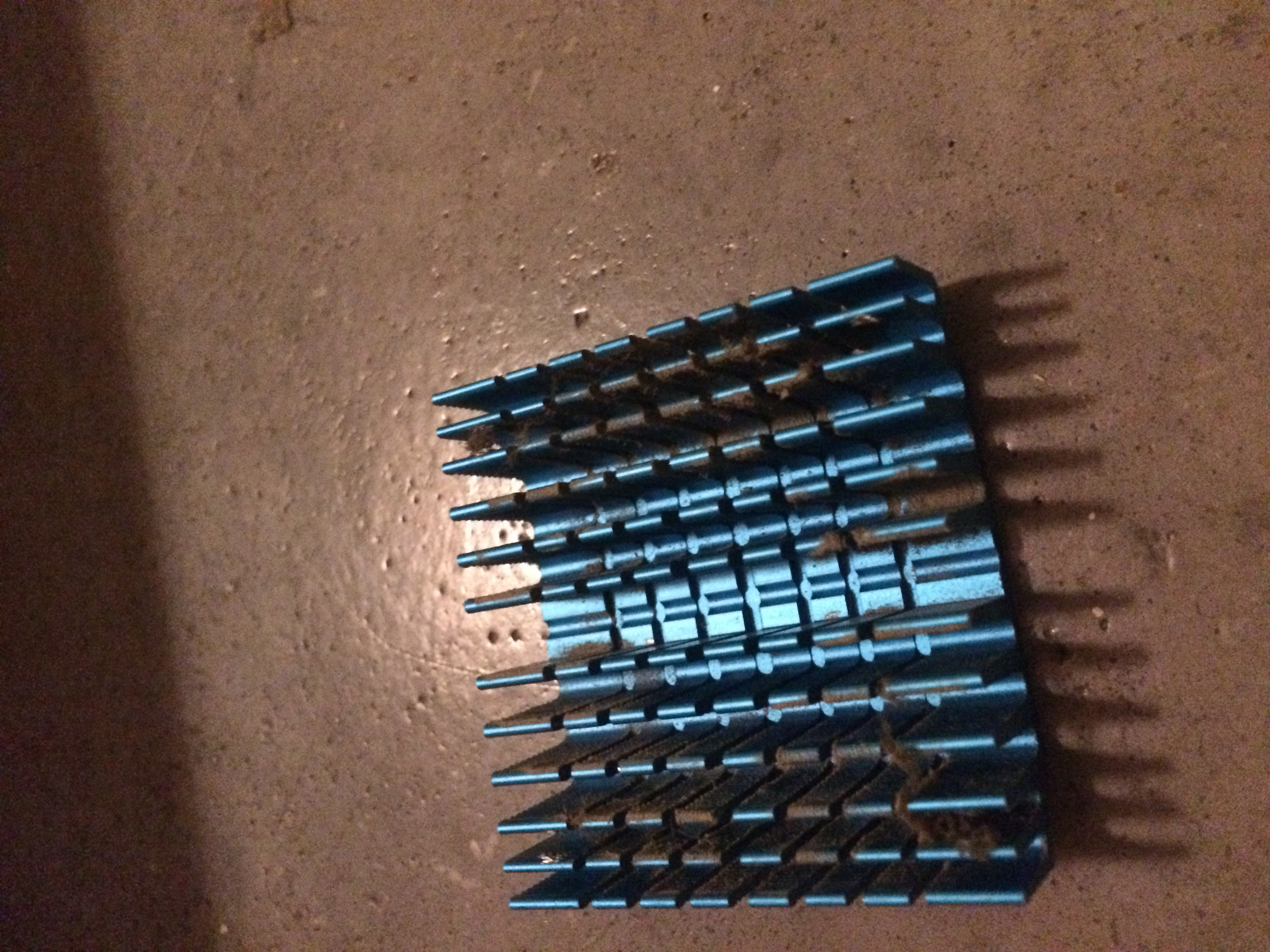

gre Posted April 1, 2020 at 06:22 PM Author Share Posted April 1, 2020 at 06:22 PM A ce propos j’ai enlevé ça du ventilo. C’est quoi son utilité ? Quote Link to comment Share on other sites More sharing options...
Achess Posted April 1, 2020 at 06:59 PM Share Posted April 1, 2020 at 06:59 PM je pense que c'est pour dissiper la chaleur Quote Link to comment Share on other sites More sharing options...
Achess Posted April 1, 2020 at 07:00 PM Share Posted April 1, 2020 at 07:00 PM j'adore ton projet j'ai bien envie de faire la même chose Quote Link to comment Share on other sites More sharing options...
michel_olivier Posted April 1, 2020 at 07:52 PM Share Posted April 1, 2020 at 07:52 PM Oui, moi aussi!! Quote Link to comment Share on other sites More sharing options...
Achess Posted April 1, 2020 at 09:31 PM Share Posted April 1, 2020 at 09:31 PM Il y a 3 heures, gre a dit : Par contre je vais enlever le ventilo ou y mettre un inter parce que putain y fait un de ces raffut pour le ventilo et pour l'entrée audio tu as trouvé les connecteurs ou bien tu as soudé directement sur la carte ? Quote Link to comment Share on other sites More sharing options...
gre Posted April 1, 2020 at 09:47 PM Author Share Posted April 1, 2020 at 09:47 PM J’ai soudé directement sur la carte, pareil pour l’entrée audio. Le reste j’ai mis des causses. Quote Link to comment Share on other sites More sharing options...
Achess Posted April 6, 2020 at 06:21 AM Share Posted April 6, 2020 at 06:21 AM alors tu as continuer tes essais ? tu es toujours positif concernant l'ampli ? Quote Link to comment Share on other sites More sharing options...
gre Posted April 10, 2020 at 03:13 PM Author Share Posted April 10, 2020 at 03:13 PM Alors non toujours pas. Je reviens dès que c'est fait Quote Link to comment Share on other sites More sharing options...
