Panne Ashdown 300 Mag

[basseberry]

salut a tous . au bout de plus de 3 ans de bons et loyaux services mon mag 300 est tombe en panne lors d'une repete .

le fusible d'entrée a volé .apres changement idem.les fusibles sortie redressage/filtrage sont ok ainsi que ceux de sortie hp.j'en conclu (attivement peut-etre)que la panne provient soit du transfo ,soit du pont de diodes ou des condos.

ohmmetre reglé sur 2kohm a l'entrée du tranfo je mesure 1.42

ohmmetre reglé sur 200ohm aux sortie tranfo je mesure 00.5 entre le commun et les 2 "phases" ; entre les phases je mesure 01.0

j'ai du mal avec la lecture a affichage numerique pour l'exprimer directement en ohm , desolé.

si vous pouviez me donner ces memes mesures sur le transfo d'un mag 300 qui marche merci.

attention en enlevant l'une des cosses la partie male est restée sur la partie femelle (desoudée)soudure seche je suppose.et merde

en attendant vos reponses je vais la ressouder.j'ai de plus en plus de doute sur la fiabilité de ces amplis.

Edited March 2, 2010 at 08:56 PM by basseberry

[Jan]

A mon avis. Ressoude aux endroits où il y a des soudures séches, change les fusibles et reteste. Géneralement une soudure séche peut dans certains cas changer la valeur ohmique du circuit primaire du transfo et donc dépasser la valeur d'intensité admit par le fusible.

Tu n'as pas 4 diodes près du transfo qui ont chauffées ? Ou un condo qui a gonflé ?

[basseberry]

toutes les mesures sont prises transfo debranché donc pas de pb de soudures.par contre au demontage l'une des cosses

(entre interrupteur et le primaire)etait plus que libre (aucun serrage).

ces cosses sont en alliage et leur resserrage se fait avec parsimonie car elles sont cassantes (me suis deja fait baiser sur un marshall).

a la sortie de l'etage d'amplification on trouve 2 bonnes cosses (metal elastique) avec syteme d'accrochage/decrocachage qui alimentent les hp. par-contre pour tout ce qui est alim on a 5 cosses de merde!!

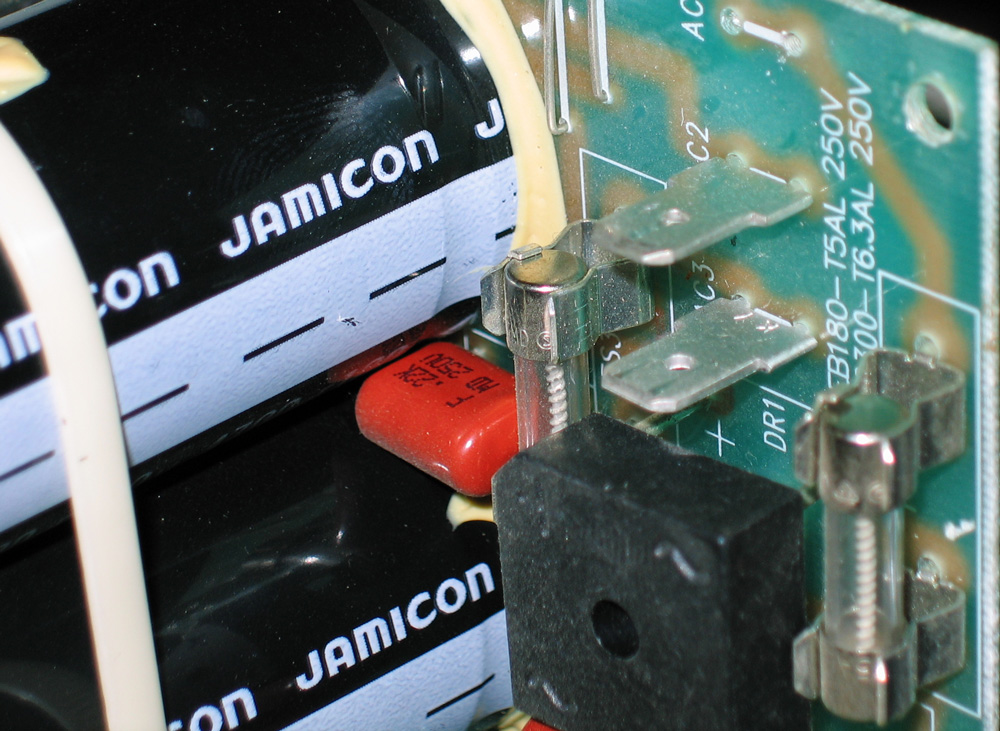

le pont de diodes fait partie de l'etage d'amplif... il est de type integré (un cube a 4 pattes).les condos ne presentent pas de default visuels.je vais essayer de tester le pont de diodes.

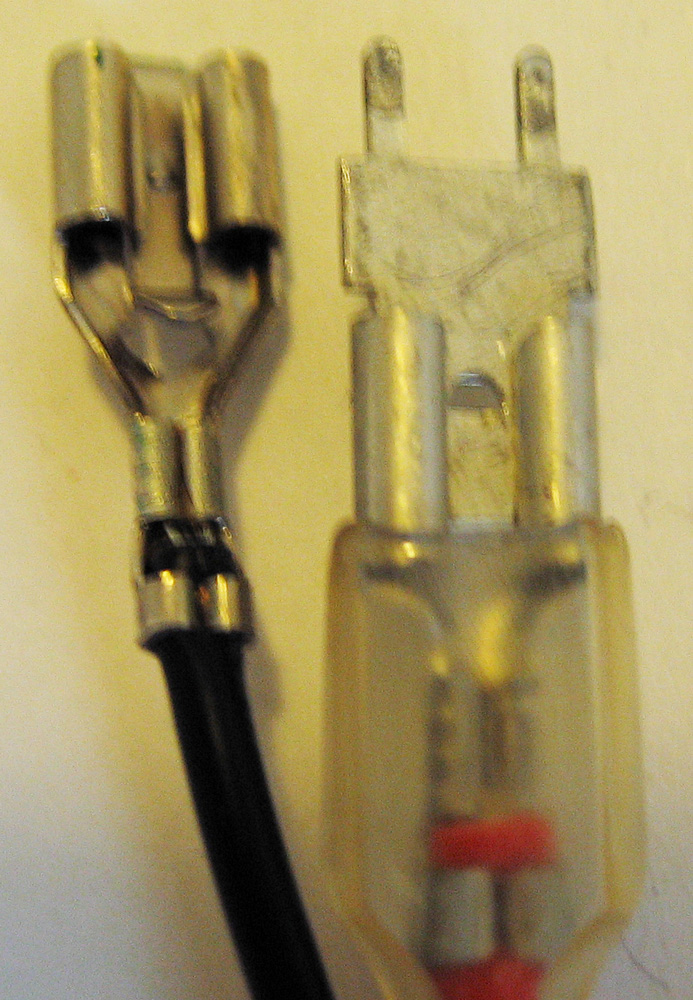

a gauche une bonne a droite de la m....

et une patte en moins !!!!!!!!!!

Edited March 8, 2010 at 09:38 AM by basseberry

[basseberry]

apres avoir fait ma soudure je me rend bien compte que les pistes du circuit imprimé sont vraiment minces. les pistes qui trainent la la puissances ne sont meme pas etamées. c'est tres leger tout ça !!!!!! et pas fait pour durer.

[Emile K]

Pitié, change-moi ce "électronitien", ça pique les yeux

[Jan]

Pour les pistes non étamées, ca peut arriver. Si elle sont calculée correctement, normalement elles sont plus large.

Pour le pont de diode, j'ai regardé le schema, déssoude le et vérifie le, en mode diode ( y a le dessin dessus )

[basseberry]

Pitié, change-moi ce "électronitien", ça pique les yeux

desolé c'est trop tard et non modifiable. j'aurai mieux bossé a l'ecole, j'aurai une meilleure place et surement un ampli plus fiable. là aussi c'est trop tard et non modifiable. j'assume mon mauvais français et n'ecris pas en sms. attention les yeux !!!!!

[Cagneu]

modifier>utiliser l'éditeur complet.

[basseberry]

modifier>utiliser l'éditeur complet.

merci grace a toi et mes fautes d'orthographe j'evolue en informatique.

[basseberry]

salut, le test du pont de diodes est bon . sans dessoudage je trouve entre chaques pattes 0.6 dans un sens, l'infini dans l'autre . dès que je reçois les fusibles je vais brancher le tranfo a vide pour voir les tentions ou le fusible voller. ( faute d'avoir les valeurs ohm d'un qui marche ).

le mauvais contact d'une des cosses du primaire a-t- il pu causser une surtention/intensité (amorçage),,???? ça passe ou ça casse !!!!!

pas peur de tomber quand on deja le cul a terre. a +

[Jan]

Ca peut arriver. Une soudure séche est suffisante.

L'avantage avec les fusibles, c'est que tu va avoir rapidement la réponse, tout en ayant le circuit protegé en cas de souci.

[basseberry]

salut a tous.

apres dessoudage de l'alimentation du preamp , et l'étage de puissance debranché; j'ai mis le fusble conseillé t 3.15A 250. poff !!!!!!

mise en plce d'un fusible t 4A 250 repoff !!!!

alors qu'au multimetre les mesures du transfo semblaient coherentes (bonne symetrie des secondaires , bonne resistance du primaire) sous tention ça pete. je pense a un claquage dielectique sur l'enroulement du primaire (tention insuffisante au multimetre pour obtenir un clacage)

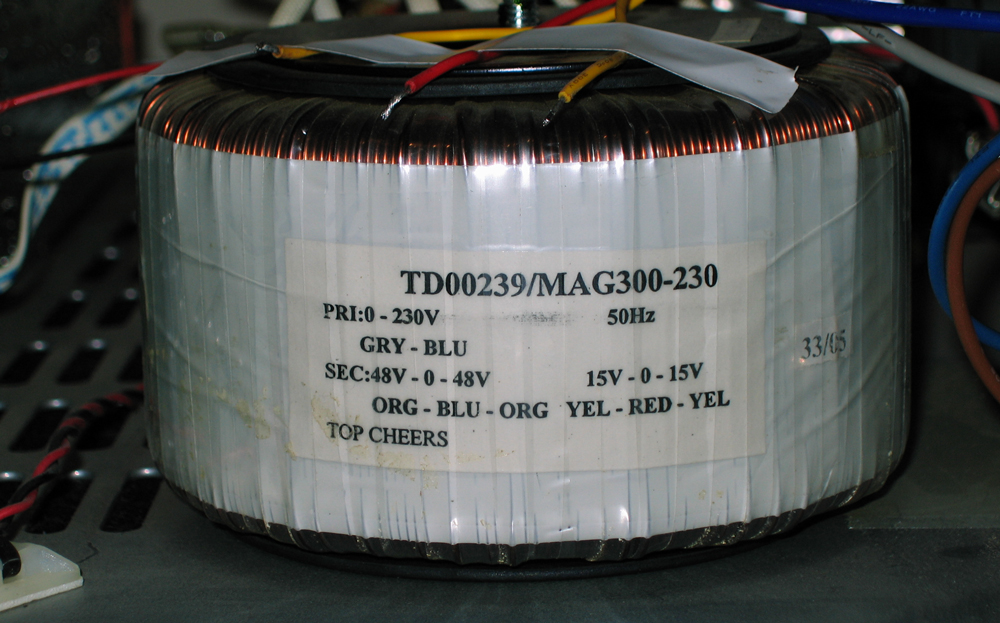

OU faire bobiner un transfo torrique ? pri 0-230v

sec 48-0-48 15-0-15

et quelle puissance ? a la louche 400VA pour la section 48 v mais pour la section 15v (preampli) ???

OU en retrouver un d'origine (trop couteux a mon avis et risqué , pour retrouver la meme mer..)

pour peu que la suite est pris un coup dans les dents ( amp ou preamp ) c'est la mort du ptit cheval : un trou en plus dans mon petit budget pour m'en repayer un autre .

je vais temporiser la reparation . m'en payer un autre de suite ce qui fera l'objet d'un autre poste .

si vous avez des infos sur le transfo merci d'avance .

[Jan]

Tu as combien de fusibles ? ( je les achete par 50 ) Tu es dans quel coin ?

Essaie de déconnecter les secondaires du transfo et de l'allumer. Il y a plein de solution sinon, une bonne alternative s'il est vraiment HS, c'est d'utiliser 2 transfo avec chacun un secondaire symétrique. En gros un transfo pour la partie puissance et l'autre pour le préamp.

Fais des photos de l'intérieur, je me renseigne.

[basseberry]

acheté 1paquets de 5 3.15A et 1de 4A chez gotronic hier matin reçu ce midi .

j'habite bourges point de vue electronique rien et magasins de musique c'est peu achallandé vu mon budget . j'avais acheter mon amp chez thoman uniquement sur avis d'utilisateurs , le dealer le plus pres se trouvant a orleans (le plus pres ,pas le moins cher).

merci a toi jan pour le suivi de ce poste , ça remonte le moral

Edited March 6, 2010 at 12:03 AM by basseberry

[basseberry]

Tu as combien de fusibles ? ( je les achete par 50 ) Tu es dans quel coin ?

Essaie de déconnecter les secondaires du transfo et de l'allumer. Il y a plein de solution sinon, une bonne alternative s'il est vraiment HS, c'est d'utiliser 2 transfo avec chacun un secondaire symétrique. En gros un transfo pour la partie puissance et l'autre pour le préamp.

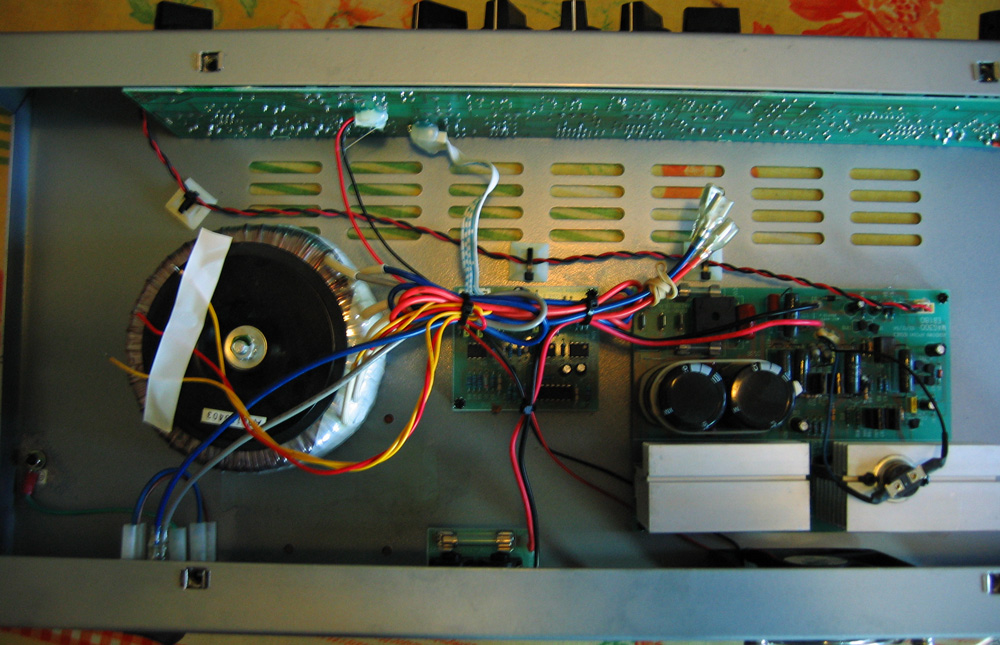

Fais des photos de l'intérieur, je me renseigne.

Edited March 8, 2010 at 09:46 AM by basseberry

[basseberry]

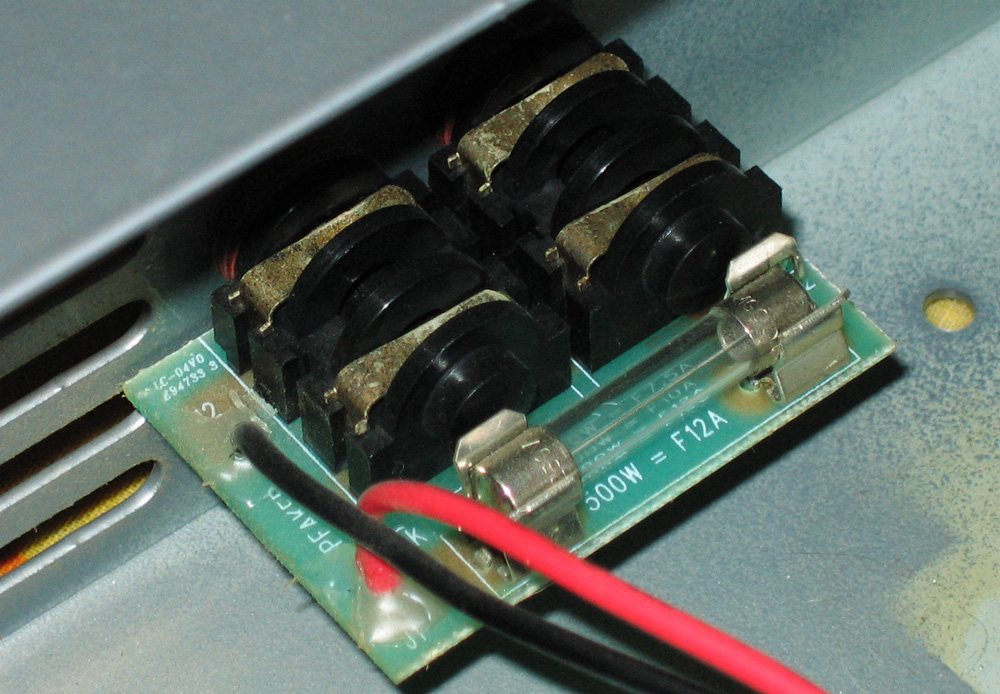

salut a tous ,ahsdowniens faites attention a la connectique

on peut voir ici la corrosion sur les jacks femelles (sortie hp)

Edited March 8, 2010 at 09:54 AM by basseberry

[ShavO]

bon bah tout compte fait, j'vais peut être pas acheter un ashdown moi..........

[Jan]

Tu as fais le test secondaires enlevé ?

[basseberry]

Tu as fais le test secondaires enlevé ?

salut jan.

que veux-tu dire par là ? débranchés ils le sont deja ? que faire de plus ?

[Jan]

C'est simple, tu débranche tout les fils au niveau du seconde, tu les protége, et tu allume l'ampli.

Le préamp et la section puissance ne seront pas alimenté, mais si ton fusible saute, tu saurais que c'est bien le transfo.

Si part contre le fusible tient, c'est bon signe. Dans tout les cas, débranche et touche le transfo pour voir s'il a eu le temps de chauffer.

Dans tout les cas, il y a toujours une solution, clairement j'aime pas que le matos finisse a la benne, donc MP si tu bloque.

[basseberry]

bon bah tout compte fait, j'vais peut être pas acheter un ashdown moi..........

salut a toi ,se poste n'est pas là pour casser du ashdown mais juste pour essayer de redonner vie a une 300mag.

mon avis (bassiste depuis peu ,électronicien d'eau douce ) n'a peu de valeur:

les ++++: pour moins de 300euros un ampli de caractère, puissant, son bien rond , pas mal défini (son clair).

avec un jeu agressif (on dit de moi que j'attaque le bois ) et cet ampli , difficile de passer inaperçu. facile d'utilisation .

vumetre pour le reglage du gain. bien protegé ( un fus a l'entrée. 2 a la sortie de l'alim , un a la sotie hp)

a l'intérieur c'est propre bien fixé voire collé pour certaines connections. c'est prévu pour vibrer.

les - - - - : la fiabilité (peut-etre que je n'est pas de chance) mais si tu parcours les postes, tu verras pas mal de retour au sav quelque soit les modeles ( sauf apparemment les series abm made in uk ).

il va de soit que personnellement je 'investirai pas une deuxieme fois dans un mag. et là çà fait mal, retrouver un tel caractère a ce prix !!

attention ashdown c'est comme un chien : on s'y attache tres vite et quand ça creve on n'a du mal a en prendre un autre.

Edited March 8, 2010 at 01:07 PM by basseberry

[basseberry]

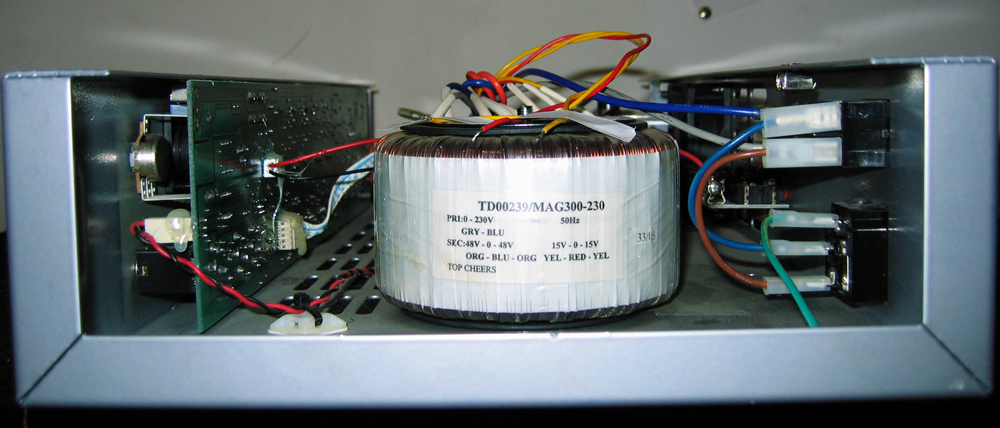

merci a tous participants de ce poste .si vous voulez d'autres photos ou renseignements sur les tripes du mag profitez en tant qu'il est ouvert!

rdv sur mon prochain poste ( choix d'un nouvel ampli )

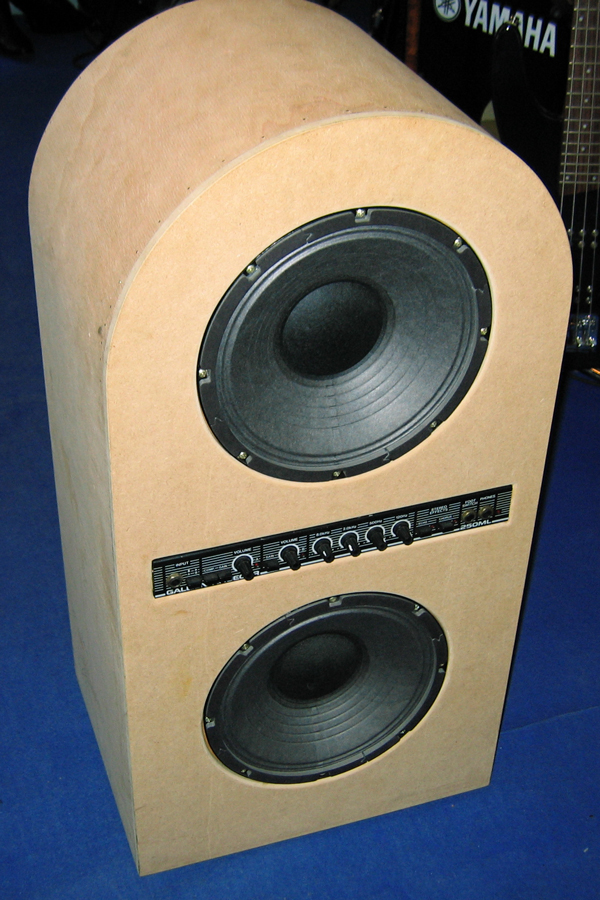

p.s : cet ampli n'ira pas a la poubelle et renaitra de ses cendres tout comme celui-ci :

un GK 250 ml des années 80 maintenant equipé de hp eminance legende 10" made in usa et d'un boitier maison.

Edited March 8, 2010 at 01:27 PM by basseberry

[Orion]

j'espère que le mien me fera pas ça. :S

[reno]

lol ..original comme ampli ..mais ya pas de poignets pour le porter ca doit etre galere

m'enfin bon courage avec ta mag 300 pour le moment la mienne tient le coup (remarque j'm'en sert pas)

..
