Problème électriques chaîne hifi

[lapaju]

Hello,

mon vieil ampli Marantz déconne. J’ai donc décidé de l’ouvrir, le nettoyer et essayer de le réparer. Toutes les soudures sont propres et non sèches. J’ai mis de la bombe « spécial contacts électrique » sur tous les potentiomètres mais je ne sais pas si je peux en mettre sur les contacteurs.

En effet Les contacteurs de sélection cd, phono, etc n’allument plus les leds qui permettent de vérifier si la sélection est correctement faite et ça m’énerve (voir photo). Je ne sais pas si je peux y mettre de la bombe contacts ?

D’autre part les condos ont l’air en mauvaise forme (voir photo) et je crois qu’il faut absolument les changer.

Vous en pensez quoi ?

Bisous

[BassGyver]

  Effectivement, les condensateurs mériteraient d'être remplacés.

Les LEDs, ça peut se remplacer facilement aussi, mais ce serait surprenant qu'elles soient toutes HS en même temps. Si c'est le cas, le problème est ailleurs.

[Jan]

Sur les amplis des années 70-80, souvent les gros condensateurs sont collés avec une sorte de résine avant que les platines soient soudées a la vague.

Après déjà il faut faire un état des lieux, niveau tensions de carte par rapport aux schémas. Les schémas de l'époque en général sont bien fait, de plus la sérigraphie du dessus des platine indique ce qui est en dessous, gros plus pour réparer dans de bonnes conditions. Et en bonus, souvent on peut démonter le dessus ET le dessous facilement pour réparer.

Le switching c'est secondaire dans un premier temps, si tu as une entrée "Amp IN" qui fonctionne, c'est déjà le principal. Pas de WD40 pour les commuts, c'est pas adapté du tout... le mieux c'est de prendre le temps de démonter, de nettoyer etc J'ai mis un exemple en dessous.

Ensuite ce qu'il faut bien comprendre sur ce type d'ampli, c'est que la vraie problématique vient des composants obsolètes, en particulier niveau transistors de puissance.

Commut exotique

Même marque

[lapaju]

Merci Jan.
La bête se démonte complètement mais j'avoue que devoir vérifier des tensions de cartes par rapport au schéma, je dis LOL.
Je sais utiliser grossièrement un multimètre, souder à l'étain relativement proprement et basta.

Je comptais nettoyer et changer les condos mais apparemment ça ne sera pas aussi simple.

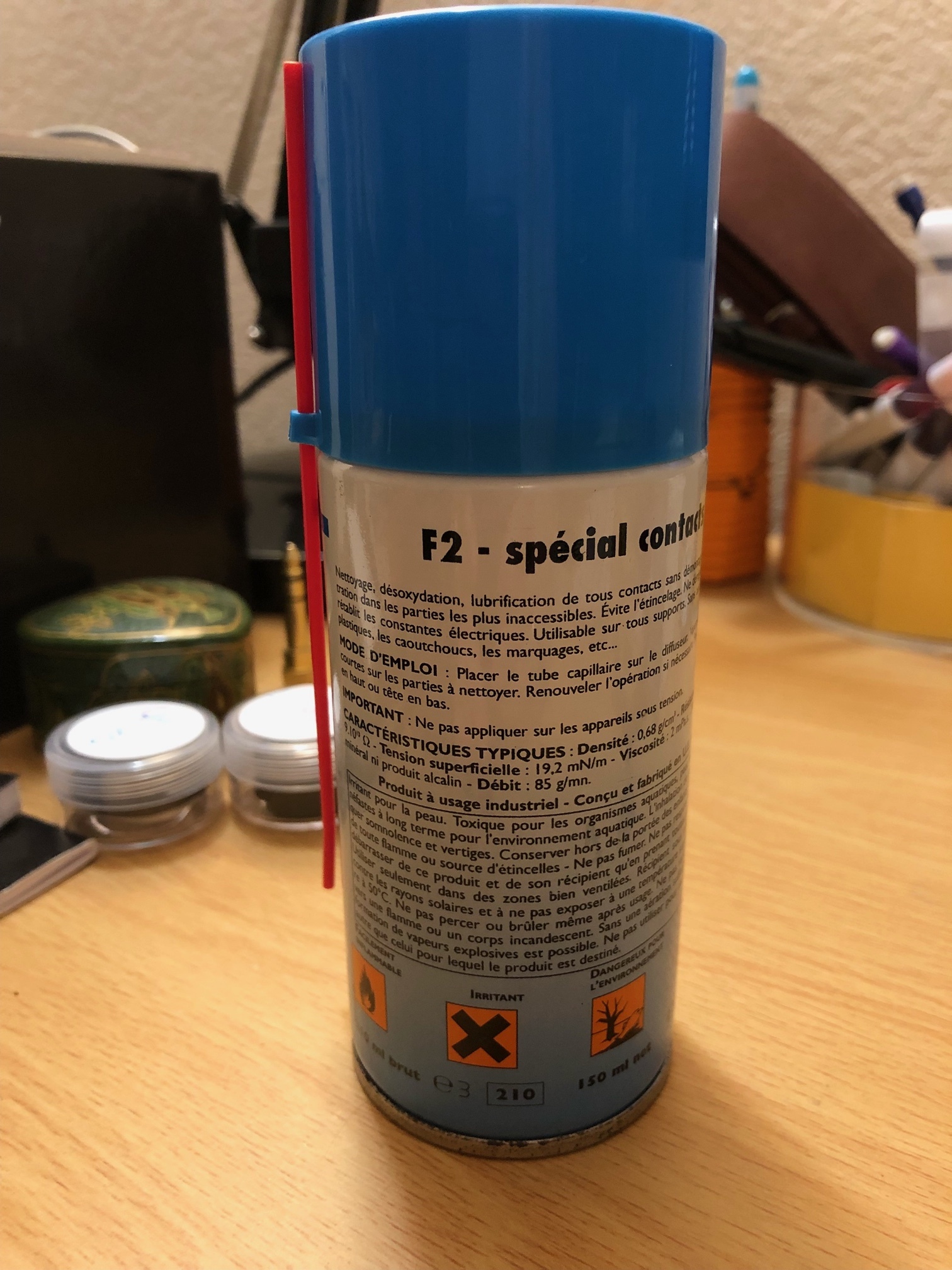

Quelques photos de l'engin et la bombe que je voulais utiliser :





[Jan]

La sélection des entrées se fait via des switchs qui se trouvent super facilement.

Perso je commencerais par ça, ou tu peux les vérifier en continuité. Schéma sur le pdf. Vérifie bien aussi les 2 nappes qui partent de la carte de façade et qui vont sur la carte principale. Après y a pas mal de chimiques, mais je ne pense pas que le souci soit directement lié.

https://www.taydaelectronics.com/datasheets/files/A-5153.PDF
